Щит захисту сонячних панелей TOMZN DC 4 входи / 2 виходи IP65, 63А, запобіжники 30А, ПЗІП 600В

Щит захисту TOMZN DC 4 входи / 2 виходи IP65

Професійний суматор для систем із двома MPPT-трекерами

Готовий захисний щит постійного струму (DC Combiner Box) TOMZN призначений для безпечного паралельного об'єднання чотирьох окремих ланцюгів (стрінгів) сонячних панелей у два незалежні виходи. Ця конфігурація ідеально підходить для сучасних мережевих та гібридних інверторів потужністю до 30 кВт, які мають 2 швидкісні MPPT-трекери. Щит забезпечує повноцінний двополюсний захист від коротких замикань, зворотних струмів та імпульсних перенапруг (блискавкозахист) окремо для кожного робочого контуру, суттєво підвищуючи живучість та безпеку сонячної електростанції.

✅ сумісність

Щит призначений для фотоелектричних систем із двома MPPT-трекерами та конфігурацією до 4 стрінгів (по 2 стрінги на кожен MPPT). Може застосовуватися у сонячних електростанціях потужністю до 30 кВт за умови відповідності електричних параметрів стрінгів характеристикам щита та інвертора.

• Максимальна напруга стрінгів: напруга холостого ходу (Voc) кожного підключеного стрінга, з урахуванням її підвищення при низькій температурі, не повинна перевищувати допустиму напругу обладнання щита — 600V DC, а також максимальну вхідну напругу конкретного інвертора.
• Потужність системи до 30 кВт: значення 30 кВт є орієнтиром для сумісної конфігурації сонячного поля, а не самостійною електричною межею щита. Можливість роботи із СЕС конкретної потужності визначається напругою, струмом, кількістю стрінгів та параметрами MPPT-входів інвертора.
• Конфігурація 4 входи / 2 виходи: щит дозволяє об'єднати по 2 стрінги в один вихід для кожного з двох MPPT. При паралельному підключенні напруга стрінгів не додається, а струми двох стрінгів сумуються.
• Приклади застосування: щит може використовуватися з відповідними за DC-параметрами інверторами Deye SUN-5K-SG03LP1-EU, Deye SUN-6K-SG03LP1-EU, Deye SUN-8K-SG01LP1-EU, Deye SUN-10K-SG02LP1-EU, Deye SUN-12K-SG02LP1-EU, MUST PV18, Axioma Energy та іншими моделями, які підтримують відповідну конфігурацію стрінгів і MPPT. Перед підключенням конкретної моделі необхідно перевірити її максимальну вхідну DC-напругу та допустимі струми MPPT.
• Сумісність з інвертором: перед підключенням необхідно перевірити максимальну DC-напругу інвертора, робочий діапазон MPPT, допустимий вхідний струм кожного MPPT та максимальний струм короткого замикання (Isc). Параметри сонячного поля не повинні перевищувати допустимі значення інвертора та захисного обладнання.
• Для інверторів різної потужності: щит може використовуватися не лише з інверторами на 30 кВт, а й із моделями меншої потужності — наприклад 5, 6, 8, 10, 12, 15 або 20 кВт, якщо їхня схема підключення передбачає до 4 стрінгів на 2 MPPT і електричні параметри відповідають характеристикам щита.

🛡 особливості

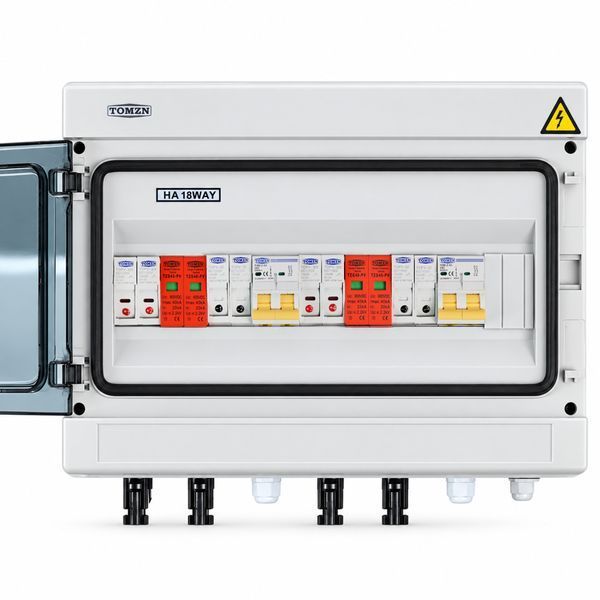

• Повноцінний захист від надструмів: Встановлено 8 плавких запобіжників спеціального класу gPV (10х38 мм). Захищено кожен полюс (+) та (-) для всіх 4 вхідних ліній, що повністю виключає пошкодження панелей зворотними струмами при затіненні або аварії.
• Два незалежні контури ПЗП (блискавкозахист): 2 окремі двополюсні пристрої захисту від імпульсних перенапруг (SPD) на 600V DC надійно перехоплюють та скидають у заземлення наведені високовольтні струми під час ударів блискавки.
• Два двополюсні автоматичні вимикачі: На виході кожного контуру встановлено окремий автомат TOMZN 2P DC на 63А. Це дозволяє безпечно та незалежно знеструмлювати окремі MPPT-трекери для сервісного обслуговування.

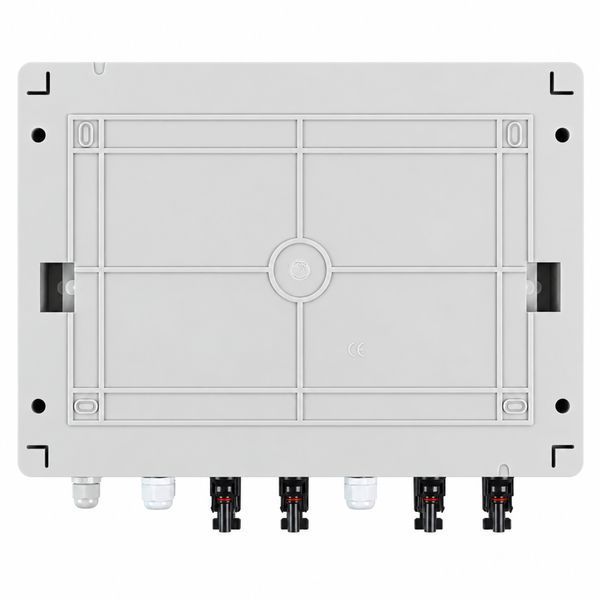

• Професійний вологозахищений корпус: Герметичний щит посиленої серії HA із класом захисту IP65 та прозорою кришкою надійно оберігає автоматику від пилу, ультрафіолету та опадів.
