Низьковольтні акумулятори

Низьковольтні акумулятори використовують у резервних, автономних і гібридних системах живлення. Вони накопичують енергію від електромережі або сонячних панелей і передають її інвертору під час відключень чи за заданим режимом роботи. Перед тим як купити низьковольтний акумулятор, потрібно перевірити напругу, ємність, струм заряду й розряду, тип BMS та сумісність з інвертором.

Що таке низьковольтний акумулятор

Низьковольтна акумуляторна батарея працює з відповідним батарейним входом інвертора. Найчастіше застосовують акумулятори класу 48 В, зокрема LiFePO4-моделі з номінальною напругою 51,2 В. Позначення «низьковольтний» визначає архітектуру системи, але не її ємність або потужність.

Для чого використовують батареї 48–51,2 В

Низьковольтні акумулятори для інвертора застосовують для резервного живлення будинку, квартири, офісу та окремого обладнання. Батарея може заряджатися від мережі або сонячної електростанції. Тривалість автономної роботи залежить від корисної ємності, потужності навантаження, ККД інвертора та власного споживання системи.

Низьковольтні акумулятори LiFePO4, AGM і GEL

У сучасних системах накопичення найчастіше використовують низьковольтні акумулятори LiFePO4. Вони зазвичай допускають більшу глибину розряду та мають меншу масу, ніж AGM і GEL. Свинцеві батареї також застосовуються в резервних системах, але потребують іншого режиму заряджання та мають меншу корисну ємність за однакових номінальних показників.

Різниця між акумуляторами 48 і 51,2 В

Акумулятор 51,2 В LiFePO4 зазвичай складається з 16 послідовно з’єднаних комірок по 3,2 В і належить до класу систем 48 В. Для підключення потрібно порівнювати не лише номінальну напругу, а й робочий діапазон батареї з параметрами акумуляторного входу інвертора.

Ємність акумулятора в А·год і кВт·год

Ємність може зазначатися в ампер-годинах і кіловат-годинах. Наприклад, батарея 51,2 В на 100 А·год має номінальний запас енергії 5,12 кВт·год. Для розрахунку автономності потрібно враховувати корисну ємність, яка залежить від допустимої глибини розряду та налаштувань BMS.

Як розрахувати потрібну ємність

Щоб підібрати акумулятор для резервного живлення, потрібно визначити середню потужність приладів і бажаний час їх роботи. Якщо корисна ємність батареї становить 4,6 кВт·год, а середнє навантаження — 500 Вт, теоретичний час автономності становитиме близько дев’яти годин. Фактичний результат залежить від втрат в інверторі, температури та зміни споживання.

Потужність і струм розряду батареї

Ємність визначає запас енергії, а струм розряду — навантаження, яке може живити батарея. У системах 48–51,2 В зі збільшенням потужності зростає струм. Для інвертора на 5 кВт він може перевищувати 100 А, тому потрібно перевіряти безперервний і піковий струм акумулятора та обмеження BMS.

Струм і час заряджання

Максимальний струм заряду визначається характеристиками акумулятора, BMS та інвертора. Вищий струм може скоротити час заряджання лише в допустимих межах. Для систем із сонячними панелями також враховують доступну потужність генерації та налаштування зарядного контролера інвертора.

BMS у низьковольтному акумуляторі

BMS контролює напругу, струм, температуру, балансування комірок та аварійні режими. Вона може обмежити або припинити заряджання й розряджання при виході параметрів за допустимі межі. BMS не замінює зовнішній запобіжник, DC-автомат і правильно підібрані кабелі.

CAN, RS485 та сумісність з інвертором

Через CAN або RS485 акумулятор передає інвертору рівень заряду, допустимі струми та повідомлення про помилки. Однаковий роз’єм не гарантує сумісності. Потрібно перевірити протокол, розпінування кабелю, підтримуваний профіль батареї та версію програмного забезпечення.

Паралельне підключення акумуляторів

Паралельне підключення дозволяє збільшити загальну ємність без зміни номінальної напруги. Об’єднувати бажано однакові моделі з сумісними прошивками та близьким рівнем заряду. Також враховують максимальну кількість модулів, адресацію BMS, довжину силових кабелів і допустимий струм шин.

Настінні, підлогові та стійкові батареї

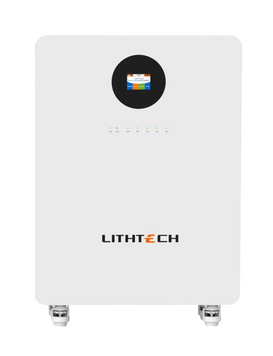

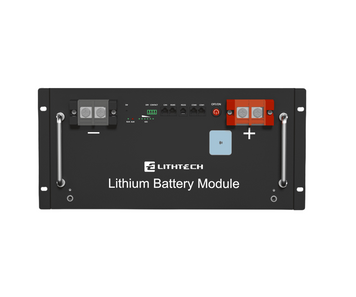

Низьковольтні акумулятори випускають у настінному, підлоговому та стійковому виконанні. Настінні моделі економлять місце, rack-батареї зручні для модульного розширення, а підлогові корпуси спрощують встановлення важких систем. Формфактор підбирають з урахуванням місця монтажу, вентиляції та доступу до роз’ємів.

Кабелі, захист і місце встановлення

Через значні струми низьковольтна батарея потребує кабелів відповідного перерізу. Враховують максимальний струм, довжину лінії та допустиме падіння напруги. Для захисту використовують запобіжник, DC-автомат або роз’єднувач. Акумулятор встановлюють у сухому місці з урахуванням температурного діапазону та ступеня захисту корпусу.

Як вибрати низьковольтний акумулятор

Перед купівлею потрібно перевірити напругу батарейного входу інвертора, корисну ємність, максимальні струми, CAN або RS485, кількість паралельних модулів, тип корпусу та температурний діапазон. Також важливо врахувати комплектацію силовими й комунікаційними кабелями та можливість подальшого розширення системи.

Від чого залежить ціна низьковольтного акумулятора

Ціна низьковольтного акумулятора залежить від хімічного складу, ємності, струму заряду й розряду, характеристик BMS, циклічного ресурсу, протоколів зв’язку та формфактора. Порівнювати батареї варто за корисною енергією, допустимою потужністю, сумісністю з інвертором і комплектацією.
