Кронштейни для сонячних панелей

Кронштейни для сонячних панелей з’єднують монтажні профілі з дахом, фасадом або іншою несучою основою. Разом із притисками, болтами та профілями вони утворюють систему кріплення, яка утримує фотомодулі та передає навантаження на конструкцію будівлі.

Перед тим як купити кронштейн для сонячної панелі, потрібно врахувати тип покрівлі, матеріал основи, розміри модулів, спосіб монтажу та сумісність із профілем.

Для чого потрібні кріплення для сонячних панелей

Кронштейни фіксують монтажні рейки, допомагають вирівняти сонячне поле та забезпечують необхідний зазор між панелями й покрівлею. Надійність конструкції залежить не лише від товщини металу, а й від кількості опор, відстані між ними та правильного кріплення до несучої основи.

Кріплення для сонячних панелей підбирають з урахуванням ваги фотомодулів, довжини профілів, розташування крокв і зовнішніх навантажень.

Види кронштейнів за типом покрівлі

Для керамічної та цементно-піщаної черепиці використовують дахові гаки, які кріпляться до крокв і виходять між елементами покриття.

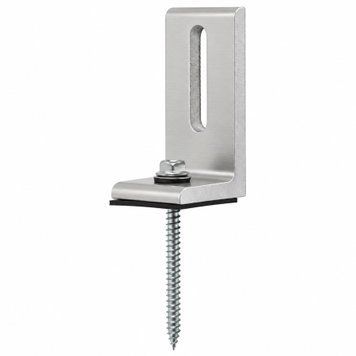

Для металочерепиці та профнастилу застосовують L-подібні кронштейни, адаптери або комбіновані шпильки. Місце проходження кріплення через покрівлю ущільнюють EPDM-прокладкою або іншим передбаченим системою елементом.

Для фальцевого даху використовують затискні клеми. Фальцевий затискач закріплюється на шві без свердління покрівельного листа. Для бітумної черепиці підбирають пласкі опори або спеціальні монтажні основи.

Кронштейни для плоского даху, фасаду та балкона

Кронштейн для плоского даху може мати трикутну конструкцію з фіксованим або регульованим кутом. Такі системи встановлюють за допомогою баласту або анкерного кріплення залежно від конструкції покрівлі.

Настінні й балконні кронштейни використовують для монтажу панелей на фасадах, огорожах та вертикальних поверхнях. При виборі враховують міцність основи, вагу панелі, кут установлення та вітрове навантаження.

Регульовані кронштейни для сонячних панелей

Регульований кронштейн для сонячної панелі дозволяє змінювати висоту, виліт або кут установлення. Довгасті отвори допомагають компенсувати нерівності основи та вирівняти монтажні профілі.

Моделі зі змінним кутом застосовують на плоских дахах, фасадах, балконах і в автономних системах. Діапазон регулювання залежить від конструкції конкретного кронштейна.

Матеріали кронштейнів

Для виробництва кріплень використовують анодований алюміній, оцинковану та нержавіючу сталь. Алюмінієві кронштейни мають невелику вагу й корозійну стійкість. Сталеві дахові гаки відрізняються високою жорсткістю та часто застосовуються для кріплення до крокв.

Матеріал потрібно оцінювати разом із товщиною, формою, допустимим навантаженням і способом монтажу. При поєднанні різних металів враховують їх електрохімічну сумісність.

Як вибрати кронштейн для сонячної панелі

Спочатку визначають тип покрівлі або основи: металочерепиця, профнастил, фальц, черепиця, плоский дах, фасад чи балкон. Потім перевіряють:

• розташування крокв або прогонів;

• вагу та розміри панелей;

• орієнтацію фотомодулів;

• тип монтажного профілю;

• спосіб фіксації;

• необхідність регулювання;

• вітрові й снігові навантаження.

Обраний монтажний кронштейн повинен відповідати пазам профілю, діаметру болтів, типу гайок і конструкції покрівлі.

Комплектуючі для монтажу

Кронштейн є лише частиною системи. Для монтажу також використовують алюмінієві профілі, крайні та середні притиски, з’єднувачі рейок, болти, гайки, шпильки, адаптери й кабельні кліпси.

Усі комплектуючі для сонячних панелей мають бути сумісними між собою. Особливо важливо перевірити розміри пазів, різьбу, товщину рамки фотомодуля та тип притисків.

Вітрові та снігові навантаження

Кількість кронштейнів і відстань між ними залежать від регіону встановлення, висоти будівлі, кута даху, орієнтації панелей та розміщення конструкції відносно країв покрівлі.

Недостатня кількість точок кріплення збільшує навантаження на профілі та основу. Тому монтажну систему потрібно підбирати як єдиний комплект, а не окремо за характеристиками одного кронштейна.

Від чого залежить ціна кронштейнів

Ціна кронштейнів для сонячних панелей залежить від матеріалу, товщини металу, форми, типу обробки, регулювання та комплектації. Вартість також визначає призначення виробу: даховий гак, L-кронштейн, фальцевий затискач або трикутна опора мають різну конструкцію.

Що перевірити перед купівлею

Перед тим як купити кронштейни для сонячних панелей, перевірте тип покрівлі, матеріал основи, спосіб монтажу, сумісність із профілем, допустиме навантаження та комплектацію.

Також потрібно визначити кількість точок кріплення, тип болтів, ущільнювачів і адаптерів, а для регульованих моделей — доступний діапазон налаштування.
