Профіль для сонячних панелей формує основу монтажної системи, на якій за допомогою крайніх і середніх притисків фіксуються фотомодулі. Він передає вагу панелей, а також вітрові й снігові навантаження на покрівельні кронштейни, гаки, шпильки або опори наземної конструкції. Від правильного вибору профілю залежить жорсткість каркаса, стабільність розташування модулів і збереження геометрії всієї системи.

Перед тим як купити профіль для сонячних панелей, потрібно визначити місце встановлення, кількість і розміри модулів, довжину рядів, орієнтацію панелей та допустиму відстань між опорами. Також перевіряють форму монтажних пазів, сумісність із притисками, кронштейнами, з’єднувачами й метизами.

Для чого потрібен профіль для кріплення сонячних панелей

Профіль для кріплення сонячних панелей створює рівну напрямну, на якій розміщуються фотомодулі. Панелі не прикручуються безпосередньо до рейки: їх утримують спеціальні притиски, встановлені у верхньому монтажному пазу. Нижній або боковий канал використовується для приєднання профілю до покрівельних гаків, L-кронштейнів, шпильок чи елементів опорного каркаса.

Монтажний профіль допомагає рівномірно розподілити навантаження між точками фіксації, витримати необхідні відстані та сформувати суцільні ряди панелей. Його конструкція також спрощує встановлення з’єднувачів, кабельних тримачів і деталей заземлення. Несуча здатність профілю залежить від матеріалу, геометрії перерізу, товщини стінок і довжини прольоту між опорами.

Алюмінієвий профіль для сонячних панелей

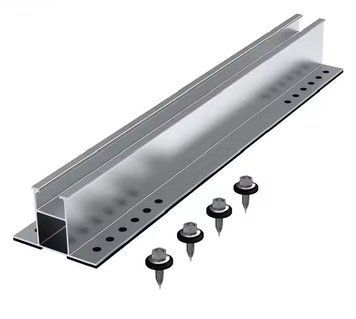

Алюмінієвий профіль для сонячних панелей переважно використовують у дахових монтажних системах. Він має невелику масу, тому створює менше додаткове навантаження на покрівлю, легко ріжеться та не потребує зварювання під час складання конструкції. Екструдований профіль має точну геометрію та спеціальні пази для швидкого встановлення притисків і кріпильних деталей.

Алюміній стійкий до атмосферної корозії, а анодоване покриття додатково захищає поверхню від вологи й зовнішніх впливів. Водночас не можна оцінювати міцність лише за розміром профілю. Два вироби однакової висоти можуть відрізнятися формою внутрішніх ребер, товщиною стінок, масою погонного метра та допустимою відстанню між опорами.

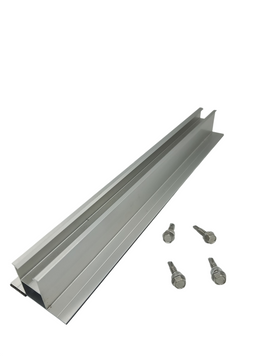

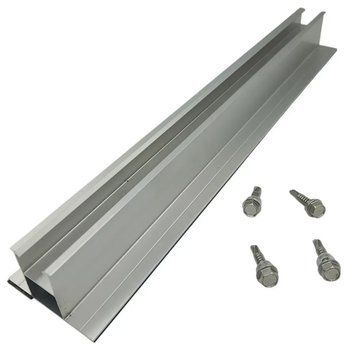

Алюмінієві рейки застосовують на металочерепиці, профнастилі, керамічній, бітумній і фальцевій покрівлі, а також у легких конструкціях для плоских дахів.

Оцинкований профіль для сонячних панелей

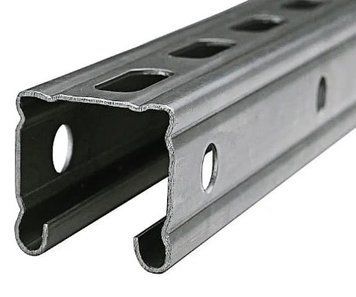

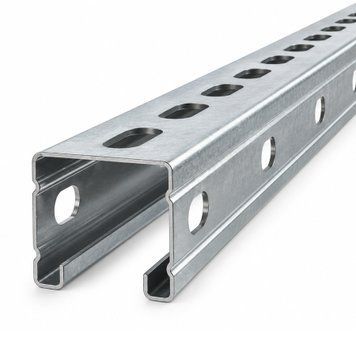

Оцинкований профіль для сонячних панелей найчастіше використовується у наземних і промислових конструкціях, де потрібен жорсткий опорний каркас. Він може мати С-, U-, Z-подібний або перфорований переріз і застосовуватися як напрямна для модулів або як частина несучої ферми.

Цинковий шар захищає сталь від корозії, але після різання чи свердління пошкоджені ділянки потребують додаткової обробки. Порівняно з алюмінієм оцинкована сталь має більшу масу, проте вибір між матеріалами повинен ґрунтуватися на проєктних навантаженнях і конструкції об’єкта. Не можна стверджувати, що будь-який сталевий профіль автоматично міцніший за алюмінієвий: результат залежить від марки металу, товщини, форми перерізу та кроку опор.

Де використовується профіль для сонячних панелей

На скатному даху профіль для сонячних панелей з’єднується з несучими елементами через гаки, шпильки, кронштейни або фальцеві затискачі. Конкретний спосіб фіксації залежить від матеріалу покрівлі. Профіль потрібно розташовувати так, щоб не порушувати відведення води та забезпечити правильні зони затиску фотомодулів.

На плоских дахах рейки входять до складу баластних або анкерних систем і можуть встановлюватися на трикутні опори, які формують потрібний кут нахилу. Тут додатково враховують допустиме навантаження на перекриття, відстань між рядами та вплив вітру.

У наземних СЕС профіль для кріплення сонячних панелей монтується на сталевий або алюмінієвий каркас. Для таких конструкцій важливі тип фундаменту, висота опор, кут нахилу та відстань між рядами.

Як вибрати довжину та розмір профілю

Довжину рейок не варто визначати лише множенням ширини панелі на кількість модулів. Потрібно врахувати монтажні проміжки, крайові відступи, кількість паралельних ліній профілю, місця стиків і запас на різання. Розрахунок також залежить від того, як розташовані панелі — вертикально чи горизонтально.

Під час вибору перевіряють висоту й ширину перерізу, товщину стінок, довжину стандартної секції та допустимий проліт. Велика відстань між кронштейнами підвищує навантаження на профіль, тому крок опор визначають з урахуванням регіональних снігових і вітрових умов, висоти будівлі та розміщення масиву відносно країв даху.

Сумісність профілю з кріпленнями

Профілі різних виробників можуть мати схожу форму, але відрізнятися шириною й геометрією пазів. Через це Т-гайки, болти, з’єднувачі та притиски однієї системи не завжди підходять до іншої.

Перед тим як купити профіль для сонячних панелей, потрібно перевірити сумісність із крайніми та середніми притисками, покрівельними кронштейнами, з’єднувальними пластинами й елементами заземлення. Кінцеві притиски додатково підбираються відповідно до товщини рамки фотомодуля.

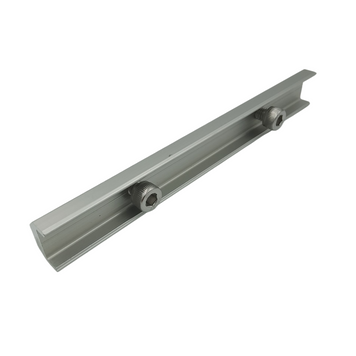

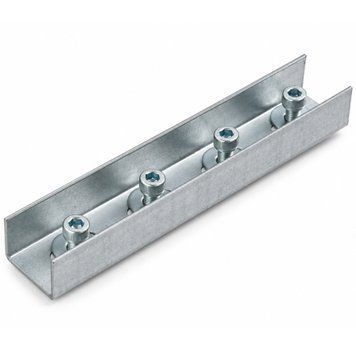

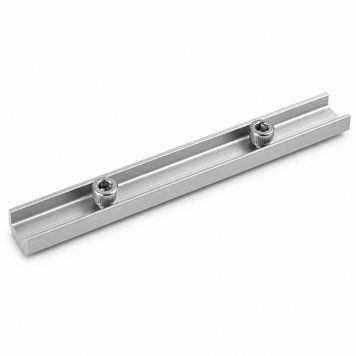

Для подовження рейок використовують штатні внутрішні або зовнішні з’єднувачі. Місце стику не повинно послаблювати конструкцію, а під час монтажу потрібно враховувати температурне розширення металу.

Профіль для сонячних панелей: ціна

На профіль для сонячних панелей ціна залежить від матеріалу, довжини секції, маси погонного метра, геометрії перерізу, товщини стінок і виду захисного покриття. На вартість також впливають виробник, складність монтажних пазів та спосіб продажу — поштучно або погонними метрами.

Порівнювати лише ціну однієї рейки некоректно. Дешевший профіль може вимагати більшої кількості опор, додаткових з’єднувачів або несумісних із наявними кріпленнями метизів. Для оцінювання загальної вартості потрібно враховувати весь комплект монтажної системи.

Як правильно купити профіль для сонячних панелей

Щоб купити профіль для сонячних панелей без помилки, потрібно знати модель і розміри фотомодулів, кількість панелей у кожному ряду, тип покрівлі, схему розміщення та крок несучих елементів. Окремо визначають тип кронштейнів, притисків і з’єднувачів, а також необхідну кількість рейок із запасом на підрізання.

Не слід використовувати замість монтажної рейки профілі для гіпсокартону або випадкові будівельні елементи, не розраховані на тривалу роботу просто неба. Правильно підібраний профіль для сонячних панелей забезпечує сумісність усіх деталей, рівномірний розподіл навантаження та стабільну фіксацію фотомодулів протягом експлуатації СЕС.
