Притиски для сонячних панелей використовують для фіксації алюмінієвої рамки фотомодуля на монтажному профілі. Вони входять до складу дахових і наземних конструкцій сонячних електростанцій та передають навантаження від панелі на несучу рейку. Перед тим як купити притиски для сонячних панелей, потрібно визначити їх тип, висоту рамки фотомодуля, сумісність із профілем, вид болта й пазової гайки, матеріал і комплектацію.

Що таке монтажний притиск для фотомодуля

Монтажний притиск, затискач або клемп — це елемент кріплення, який притискає рамку сонячної панелі до алюмінієвого профілю. Притиск для фотомодуля встановлюють за допомогою болта та гайки, розміщеної в пазу рейки. Він не замінює профіль, даховий кронштейн або наземну опору, а працює як частина цілісної монтажної системи.

Для чого потрібні притиски для сонячних панелей

Притиски утримують фотомодулі в заданому положенні та перешкоджають їх зміщенню під впливом вітрових, снігових і вібраційних навантажень. Стійкість конструкції залежить не лише від самих затискачів для сонячних панелей, а й від кількості точок фіксації, розташування профілів, характеристик покрівлі та дотримання монтажних зон, зазначених виробником фотомодуля.

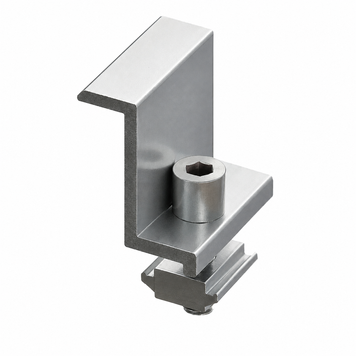

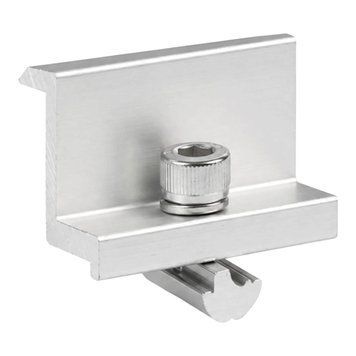

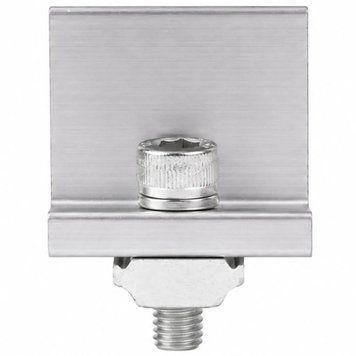

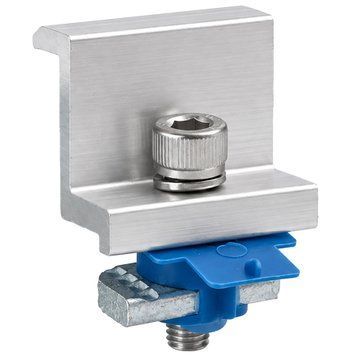

Крайні притиски для сонячних панелей

Крайній притиск для сонячної панелі встановлюється на початку та в кінці кожного монтажного ряду. Він фіксує зовнішню сторону першого або останнього фотомодуля на профілі. Висота кінцевого притиску повинна відповідати висоті алюмінієвої рамки. Невідповідний розмір може призвести до недостатнього захоплення рамки або відсутності потрібного притискного зусилля.

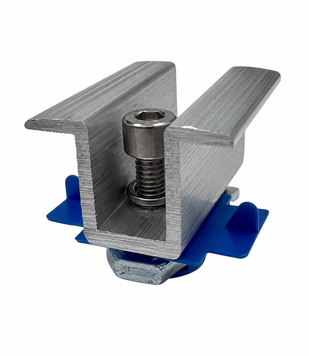

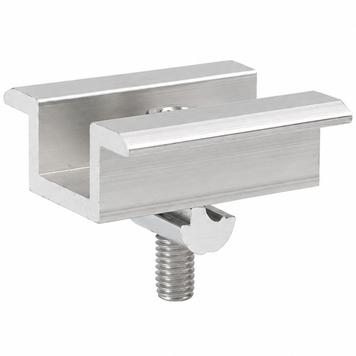

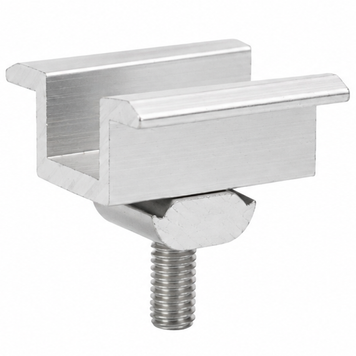

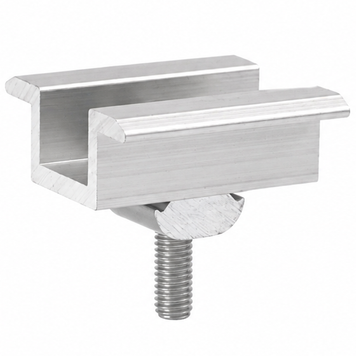

Міжпанельні притиски

Міжпанельний притиск розміщується між двома сусідніми фотомодулями й одночасно фіксує краї обох панелей. Конструкція середнього притиску формує однаковий монтажний проміжок між модулями. Його фактична ширина залежить від геометрії клемпа та вимог монтажної системи. Такий проміжок враховує теплове розширення рамок і забезпечує відведення води між панелями.

Притиски для рамок 30, 35 і 40 мм

Крайні притиски для фотомодулів найчастіше підбирають за висотою рамки: 30, 35 або 40 мм. Притиск для сонячних панелей 30 мм не слід замінювати моделлю на 35 чи 40 мм без підтвердженого діапазону регулювання. Точний розмір рамки потрібно перевіряти в технічних характеристиках панелі, а також враховувати довжину болта й форму монтажного профілю.

Універсальні та регульовані притиски

Універсальний притиск для сонячних панелей може працювати з рамками різної висоти в межах установленого виробником діапазону. Регулювання забезпечується конструкцією клемпа, положенням рухомих елементів або довжиною болта. Позначення «універсальний» не означає сумісність із будь-якою панеллю чи профілем, тому перед вибором потрібно перевірити мінімальну та максимальну висоту рамки.

Матеріал і покриття притисків

Більшість притисків виготовляють з алюмінію або алюмінієвого сплаву, сумісного з монтажними профілями. Анодоване покриття підвищує стійкість поверхні до атмосферного впливу та механічного зношування. Конкретний сплав, товщину елемента й тип обробки потрібно перевіряти в характеристиках виробу, оскільки вони можуть відрізнятися залежно від моделі.

Чорні притиски для сонячних панелей

Чорні притиски для сонячних панелей використовують разом із фотомодулями з темною рамкою та чорними монтажними профілями. Вони дозволяють зберегти однорідний зовнішній вигляд конструкції. Під час вибору колір має другорядне значення: основними параметрами залишаються висота рамки, форма притискної частини, матеріал, тип покриття та сумісність із профілем.

Сумісність із монтажним профілем

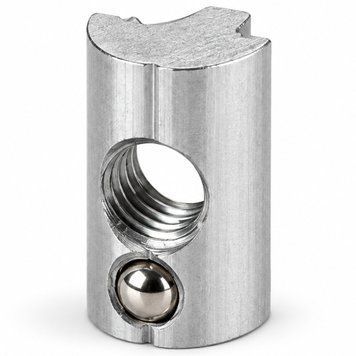

Притиск кріпиться до профілю за допомогою Т-подібного болта, пазової або закладної гайки. Зовні схожі алюмінієві профілі можуть мати різну ширину та геометрію паза, тому кріплення не завжди є взаємозамінним. Перед купівлею необхідно звірити тип профілю, форму гайки, діаметр різьби, ширину притиску та рекомендовану комплектацію.

Болти, гайки та довжина кріплення

Притиск для сонячної панелі може постачатися окремо або в комплекті з болтом і пазовою гайкою. Довжину болта підбирають з урахуванням висоти рамки, конструкції затискача, товщини гайки та глибини паза. Занадто короткий болт не забезпечить достатнього зачеплення різьби, а надто довгий може впиратися в профіль і заважати правильному затягуванню.

Заземлювальні пластини

Деякі міжпанельні притиски комплектуються заземлювальними пластинами або шайбами із зубцями. Під час затягування вони створюють електричний контакт між рамкою фотомодуля та монтажним профілем. Можливість використання такого елемента в системі захисного заземлення повинна відповідати документації виробника, конструкції кріплення та проєкту електроустановки.

Кількість притисків для монтажу

Кількість кріплень залежить від числа панелей, рядів і монтажних профілів. Крайні притиски встановлюють на обох кінцях кожного ряду, а міжпанельні — між сусідніми модулями на кожній лінії профілю. Для ряду з кількох панелей на двох рейках зазвичай потрібні чотири крайні затискачі, а кількість середніх визначається числом проміжків між фотомодулями.

Монтажні зони та затягування

Притиски потрібно встановлювати лише в монтажних зонах, зазначених у документації сонячної панелі. Затискач повинен захоплювати рамку, не торкаючись скла та не деформуючи профіль фотомодуля. Болт затягують із моментом, рекомендованим виробником кріплення або панелі. Надмірне й недостатнє затягування може негативно вплинути на фіксацію.

Як вибрати притиски для сонячних панелей

Щоб правильно вибрати притиски для монтажу сонячних панелей, потрібно визначити крайній або міжпанельний тип, виміряти висоту рамки, перевірити монтажні зони та сумісність із профілем. Додатково враховують вид болта, форму пазової гайки, матеріал, колір, наявність заземлювальної пластини, склад комплекту та необхідну кількість кріплень.

Від чого залежить ціна притисків

Ціна притисків для сонячних панелей залежить від типу конструкції, розміру, матеріалу, покриття, кольору та комплектації. На вартість також впливають наявність болта, пазової гайки, заземлювальної пластини й кількість елементів у наборі. Порівнювати притиски доцільно з урахуванням сумісності з рамкою фотомодуля та монтажним профілем, а не лише за ціною одного виробу.
