ПЗІП для сонячних електростанцій: надійний захист від блискавки та перенапруг

Купівля сонячних панелей та сучасного гібридного інвертора — це серйозна фінансова інвестиція, яку хочеться захистити від будь-яких форс-мажорів. І якщо від короткого замикання в мережі рятують звичайні автомати, то проти найнебезпечнішого ворога електроніки — імпульсних стрибків напруги — вони безсилі. ПЗІП (пристрій захисту від імпульсних перенапруг), або як його ще називають, обмежувач перенапруг, є тим самим незамінним елементом, який рятує обладнання СЕС від вигорання під час грози.

Сонячне поле найчастіше монтують на найвищій точці об'єкта — на даху будинку чи на спеціальних наземних металевих фермах на відкритому просторі. Це робить панелі ідеальною мішенню для атмосферних розрядів. Причому загрозу несе не лише пряме влучання блискавки в дах, а й розряд, що стався за кілька сотень метрів від вашого будинку. В інтернет-магазині Soltrix ми пропонуємо сертифіковані модулі захисту, здатні вберегти інвертор від мікросекундних надпотужних сплесків енергії.

Чому сонячна станція потребує спеціального захисту?

Коли блискавка б'є поруч із будинком, навколо створюється потужне електромагнітне поле. Воно миттєво індукує (наводить) у довгих кабелях сонячних стрінгів колосальну напругу — тисячі Вольт. Ця руйнівна хвиля по проводах мчить прямо до інвертора.

Плата керування інвертора наповнена високочутливими мікропроцесорами та транзисторами, розрахованими на чітко визначений вольтаж. Зустріч із наведеним грозовим імпульсом для них є фатальною. Інвертор просто вигорає зсередини, і такий випадок жоден виробник не визнає гарантійним.

ПЗІП працює як інтелектуальний швидкісний клапан. У звичайному режимі він ніяк не заважає роботі станції. Але як тільки напруга в кабелі різко зростає вище безпечної норми, внутрішній елемент пристрою (варистор) за частки наносекунди знижує свій опір майже до нуля і скидає весь руйнівний струм в контур заземлення, минаючи інвертор.

Класифікація ПЗІП: що саме потрібно встановити?

Для комплексної безпеки об'єкта захисний щит СЕС повинен включати два типи обмежувачів, оскільки імпульс може прийти з двох різних боків:

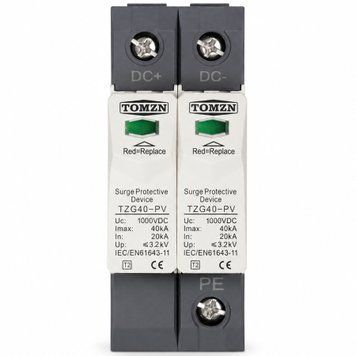

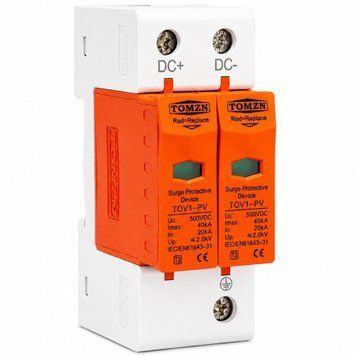

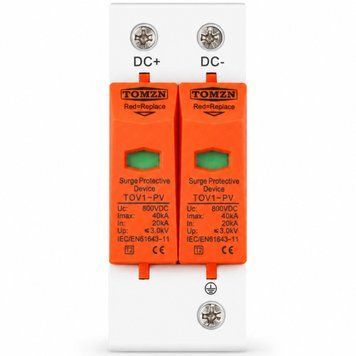

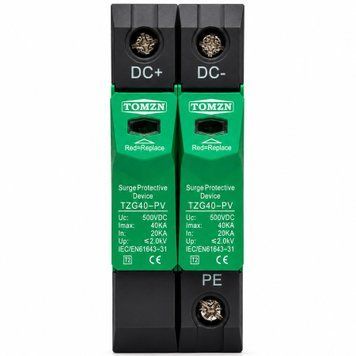

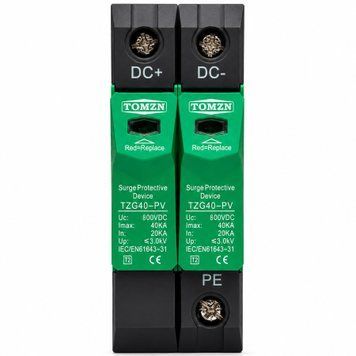

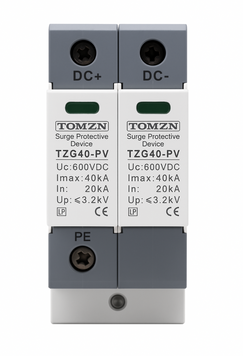

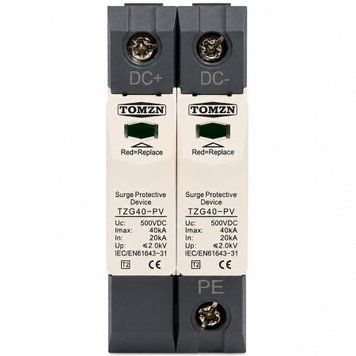

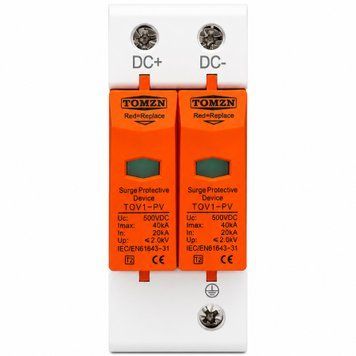

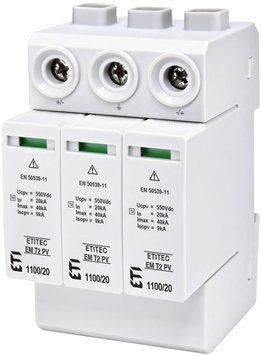

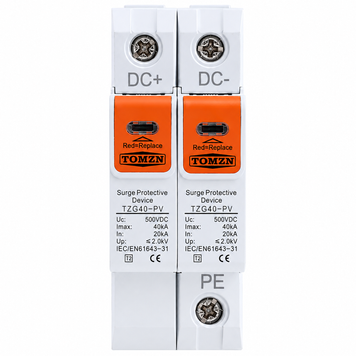

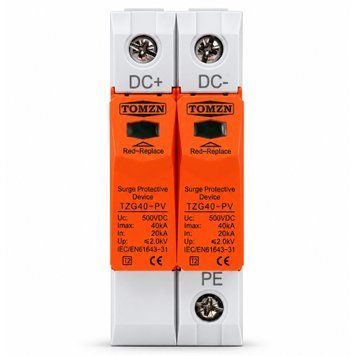

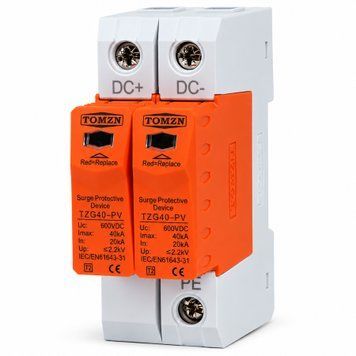

1. ПЗІП постійного струму (DC). Встановлюється в щиток між сонячними панелями та інвертором. Вони розраховані на високу робочу напругу постійного струму (наприклад, 600V, 1000V або 1500V) і захищають інвертор від наведень з боку даху.

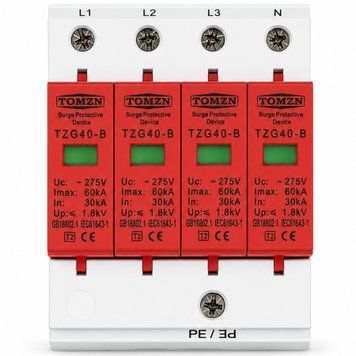

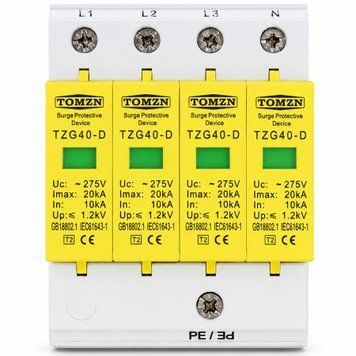

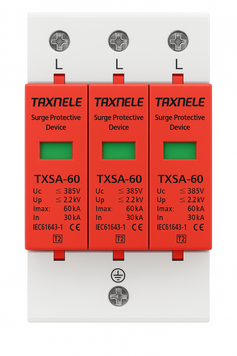

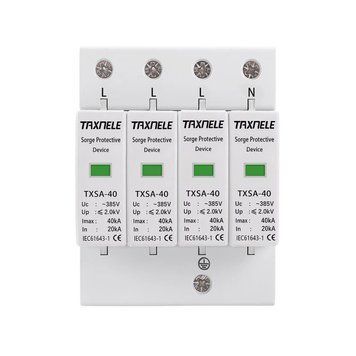

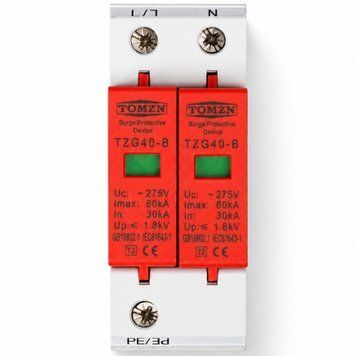

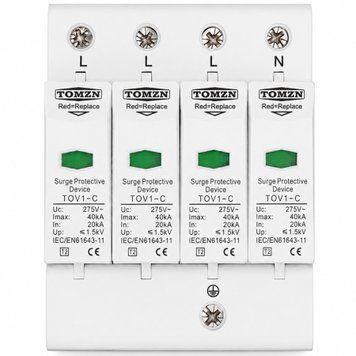

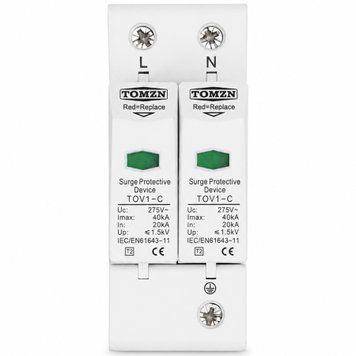

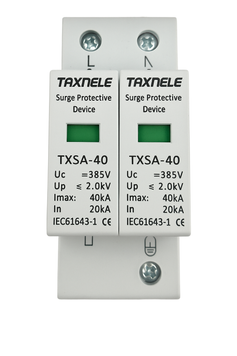

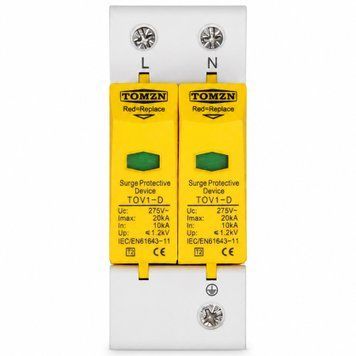

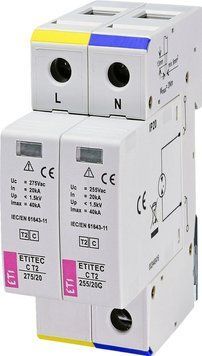

2. ПЗІП змінного струму (AC). Монтується на виході з інвертора перед підключенням до вашого домашнього розподільчого щита. Він захищає обладнання від імпульсів, які можуть прилетіти з боку загальної міської електромережі (наприклад, через аварію на підстанції чи влучання блискавки в ЛЕП на вашій вулиці).

За рівнем стійкості пристрої діляться на класи:

• Клас 1 (Тип 1). Здатний витримати енергію прямого влучання блискавки. Обов'язковий для об'єктів, де встановлено зовнішній блискавковідвід (громовідвід).

• Клас 2 (Тип 2). Найпопулярніший захист для побутових СЕС. Він ідеально справляється з наведеними (індукованими) струмами та комутаційними сплесками.

• Клас 1+2 (Тип 1+2 / B+C). Універсальні комбіновані модулі, які забезпечують максимальний рівень безпеки як від прямих, так і від віддалених розрядів.

Головні правила підбору та монтажу

Купуючи захисне обладнання в Soltrix, зверніть увагу на кілька життєво важливих параметрів:

• Максимальна робоча напруга ($U_{cpv}$). Для DC-захисту цей показник повинен бути вищим, ніж максимальна напруга холостого ходу вашого сонячного стрінга в найхолодніший зимовий день. Якщо панелі сумарно видають 420 В, варто купувати ПЗІП з маркуванням не менше 500-600 В.

• Наявність заземлення. Це критично. ПЗІП не працює сам по собі — йому потрібен шлях, куди скинути зайву енергію. Якщо у вашому будинку немає якісного контуру заземлення з низьким опором, встановлення обмежувача перенапруг просто втрачає сенс.

• Індикація зносу. Варистори всередині пристрою з часом деградують від частих дрібних спрацювань. Якісні модулі мають віконце-індикатор. Якщо воно зелене — захист активний. Якщо колір змінився на червоний — картридж виконав свою місію, прийняв удар на себе і потребує заміни. При цьому весь блок міняти не потрібно, достатньо купити новий змінний модуль.

Безпека вашої енергосистеми разом із Soltrix

В асортименті Soltrix представлені пристрої захисту від імпульсних перенапруг від провідних виробників електротехнічного обладнання. Ми пропонуємо як окремі модулі для постійного та змінного струму, так і готові зібрані щити захисту (в комплекті з автоматами та запобіжниками), які суттєво спрощують та прискорюють монтаж станції.

Якщо ви вагаєтеся, який саме клас захисту потрібен під конфігурацію вашого інвертора, або як правильно прорахувати номінальну напругу ПЗІП під конкретні сонячні панелі — зверніться до спеціалістів Soltrix. Ми детально вивчимо параметри вашого об'єкта, підберемо надійні комплектуючі та оперативно відправимо замовлення у будь-який регіон України.
