Зібрані щитки для сонячних панелей

Щитки для сонячних систем використовують для розміщення захисної та комутаційної автоматики сонячної електростанції. У корпусі встановлюють автоматичні вимикачі, ПЗІП, запобіжники, тримачі, клеми, шини та інші компоненти, необхідні для безпечної роботи обладнання. Для комплектації СЕС можна вибрати порожній бокс або готовий щиток для сонячної електростанції, зібраний для AC-, DC- чи комбінованої схеми.

Для чого потрібен щиток для сонячної електростанції

Щиток об’єднує захисні пристрої в одному корпусі, закриває струмопровідні частини від випадкового контакту та спрощує обслуговування системи. Через щит захисту сонячної електростанції проходять силові лінії від фотомодулів, інвертора та зовнішньої мережі, тому його комплектація має відповідати електричній схемі об’єкта.

Корпус захищає автоматику від пилу, вологи та механічних впливів у межах заявленого класу IP. Окреме розміщення AC- і DC-обладнання також зменшує ризик помилкового підключення та допомагає правильно організувати кабельні лінії.

Види щитків для сонячних систем

За призначенням щитки для сонячних систем поділяють на DC-, AC- та комбіновані моделі. Вибір залежить від типу інвертора, кількості стрінгів, параметрів мережі та місця встановлення.

DC-щитки для сонячних панелей

DC-щиток встановлюють між фотомодулями та інвертором. Залежно від схеми всередині можуть розміщуватися стрінгові запобіжники, тримачі, DC-вимикачі, автомати постійного струму та ПЗІП. Такий щиток для сонячних панелей підбирають за кількістю MPPT і стрінгів, максимальним струмом та напругою фотоелектричного масиву.

Для об’єднання кількох паралельних стрінгів застосовують стрінгові або комбінерні бокси. Їхня комплектація повинна враховувати допустимий зворотний струм панелей і характеристики входів інвертора.

AC-щитки для інвертора

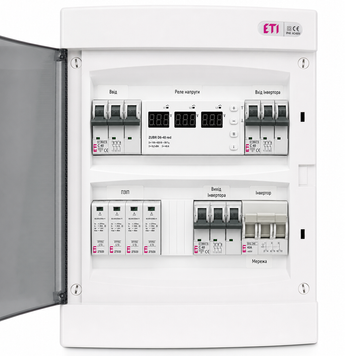

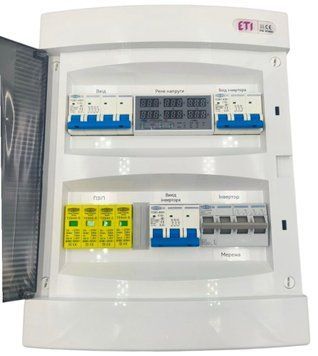

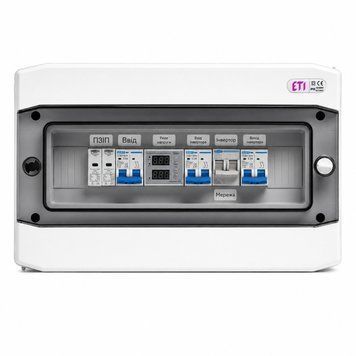

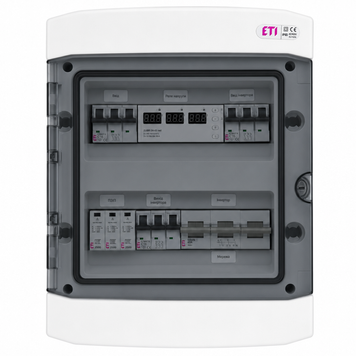

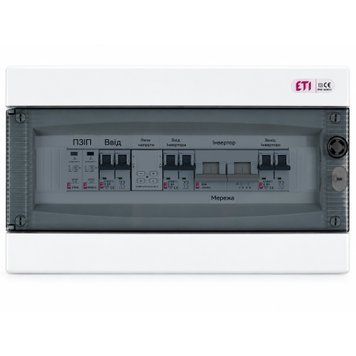

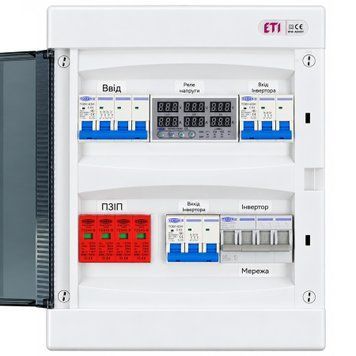

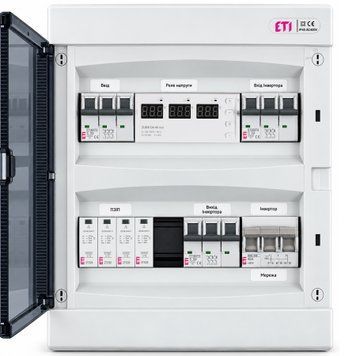

AC-щиток встановлюють на стороні змінного струму між інвертором, електричною мережею та споживачами. Він може містити автоматичний вимикач, ПЗІП AC, реле контролю напруги й фаз, перемикач введення, клеми та шини.

Однофазний щиток для інвертора використовують у мережі 230 В, а трифазний — у системах 400 В. Номінали захисної автоматики підбирають за вихідним струмом інвертора, перерізом кабелю та схемою підключення.

Комбіновані щити AC/DC

Комбінований щит захисту СЕС містить обладнання постійного та змінного струму в одному корпусі. AC- і DC-частини мають бути розділені, промарковані та розташовані так, щоб забезпечити зручне підключення і технічне обслуговування.

Таке рішення дозволяє заощадити місце, проте підходить не для кожної системи. Перед вибором потрібно перевірити кількість модулів, допустимі напруги та струми, а також відповідність компонентів конкретному інвертору.

Що входить до комплектації щита захисту СЕС

Готовий щиток для сонячної електростанції може комплектуватися такими елементами:

• автоматичними вимикачами AC або DC;
• ПЗІП постійного чи змінного струму;
• запобіжниками та тримачами;
• DC-вимикачами;
• реле контролю напруги й фаз;
• шинами PE і N;
• клемниками та DIN-рейками;
• кабельними вводами.

Склад щита залежить від його призначення. Наявність автомата або ПЗІП не означає, що готовий щит сумісний із будь-якою сонячною станцією. Необхідно перевіряти тип струму, робочу напругу, номінали компонентів, кількість полюсів і схему підключення.

Як вибрати щиток для сонячної системи

Перед тим як купити щиток для сонячної системи, потрібно визначити модель і потужність інвертора, кількість фаз, MPPT та підключених стрінгів. Для DC-частини важливі максимальна напруга холостого ходу масиву й робочий струм, а для AC-частини — вихідний струм інвертора та параметри мережі.

Також потрібно врахувати:

• тип щита: AC, DC або AC/DC;
• кількість і номінали захисних апаратів;
• розміри та кількість модулів;
• місце встановлення;
• ступінь захисту IP;
• спосіб введення кабелів;
• навісний або вбудований монтаж.

Вибирати щит лише за потужністю інвертора недостатньо. Дві станції однакової потужності можуть мати різну кількість стрінгів, напругу панелей і схему резервного живлення.

Кількість модулів у розподільному щитку

Кожен автомат, ПЗІП, тримач запобіжника або реле займає певну кількість місць на DIN-рейці. Тому розподільний щиток для СЕС потрібно вибирати після складання переліку всієї автоматики.

Корпус не варто комплектувати впритул. Запас місця потрібний для укладання кабелів, відведення тепла, зручного монтажу та можливого розширення системи. Водночас розмір щита має визначатися реальною схемою, а не лише приблизною кількістю компонентів.

Корпус і ступінь захисту IP

Для сухого технічного приміщення можна використовувати щиток із базовим захистом від контакту та пилу. Для гаража, котельні, монтажу під навісом або на зовнішній стіні доцільно вибрати герметичний щиток для СЕС із відповідним класом IP.

Для зовнішнього встановлення важливі ущільнення дверцят, герметичні кабельні вводи, стійкість матеріалу до ультрафіолету та допустима температура експлуатації. Корпуси виготовляють із металу, ABS-пластику або полікарбонату. Матеріал підбирають за умовами монтажу, необхідною міцністю та способом прокладання кабелів.

Готовий щит чи порожній бокс

Порожній бокс підходить для індивідуального складання, коли вже визначені номінали автоматики та схема станції. Він дозволяє самостійно вибрати компоненти й залишити необхідний запас модулів.

Готовий щиток для сонячної електростанції зручний для типових конфігурацій, оскільки основні компоненти вже встановлені в корпусі. Перед придбанням необхідно звірити його кількість входів, напругу, струм, тип ПЗІП, номінали автоматів і сумісність із параметрами інвертора.

Від чого залежить ціна щитка

Ціна щитка для сонячної електростанції залежить від розміру й матеріалу корпусу, кількості модулів, ступеня IP, типу AC або DC, кількості стрінгів і складу автоматики. Готовий щит захисту СЕС коштує дорожче за порожній корпус, оскільки містить встановлені захисні та комутаційні пристрої.

Порівнювати моделі варто за однаковими характеристиками. Щитки з різною напругою, кількістю входів або типом захисту не є прямими аналогами.

Що перевірити перед купівлею щитка

Щоб правильно купити щиток для сонячної електростанції, потрібно знати модель інвертора, кількість фаз, MPPT і стрінгів, максимальну DC-напругу, робочі струми та місце монтажу. Для готового рішення додатково перевіряють склад автоматики, тип ПЗІП, номінали запобіжників і автоматів, кількість модулів та ступінь захисту корпусу.

Правильно підібрані щитки для сонячних систем забезпечують організоване розміщення обладнання, спрощують його обслуговування та допомагають реалізувати передбачений схемою захист сонячної електростанції.
