Кріплення для сонячних панелей

Надійне кріплення для сонячних панелей забезпечує правильне розміщення фотомодулів на даху, фасаді або наземній основі та передає навантаження від конструкції на несучі елементи будівлі. Від типу монтажної системи залежить стійкість панелей до вітру, снігу, температурних перепадів і тривалої експлуатації просто неба.

Перед тим як купити кріплення для сонячних панелей, потрібно врахувати матеріал покрівлі, її кут нахилу, кількість і габарити модулів, товщину рамки та спосіб їх розташування. Для металочерепиці, профнастилу, фальцевої або плоскої покрівлі застосовуються різні елементи фіксації. Тому монтажну систему необхідно підбирати під конкретний об’єкт, а не лише за кількістю панелей.

Які бувають кріплення для сонячних панелей

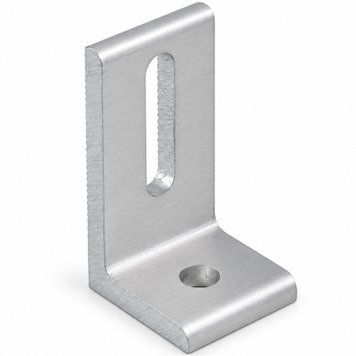

За місцем встановлення монтажні системи поділяються на дахові, фасадні та наземні. Для скатних дахів використовують монтажні профілі, покрівельні гаки, шпильки, L-кронштейни, крайні й середні притиски. Вибір опорного елемента залежить від матеріалу покрівлі та розташування крокв або прогонів.

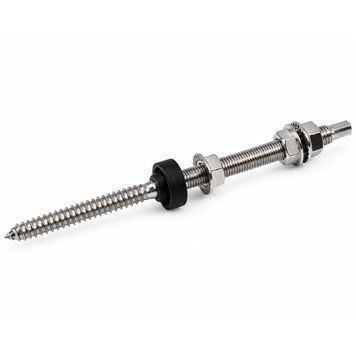

Для металочерепиці та профнастилу застосовують спеціальні кронштейни або шпильки з ущільнювачами. На керамічній черепиці профілі встановлюють за допомогою покрівельних гаків, закріплених до несучої основи. Для фальцевих дахів використовують затискачі, які фіксуються на фальці без наскрізного свердління покриття.

Наземне кріплення для сонячних панелей являє собою опорну металеву конструкцію, встановлену на бетонну, пальову або іншу підготовлену основу. Такі системи застосовуються для домашніх, комерційних і промислових електростанцій, коли площі даху недостатньо або його характеристики не дозволяють розмістити необхідну кількість модулів.

Кріплення для сонячних панелей на плоский дах

Кріплення для сонячних панелей на плоский дах може бути баластним або анкерним. Баластна конструкція утримується за рахунок додаткової ваги та дозволяє встановити модулі без наскрізного кріплення до покрівлі. Анкерна система фіксується до несучої основи, тому місця проходу кріплень потребують правильної герметизації.

Під час вибору конструкції враховують допустиме навантаження на перекриття, висоту будівлі, напрямок вітру, кут нахилу модулів і відстань між рядами. Недостатній проміжок може спричинити взаємне затінення панелей, а надмірний баласт — створити зайве навантаження на дах.

Також необхідно зберегти шляхи відведення води, не перекривати водостоки та передбачити доступ для огляду й обслуговування обладнання. Тому кріплення для сонячних панелей на плоский дах підбирають з урахуванням не лише кількості модулів, а й характеристик самої будівлі.

З чого складається комплект кріплення для сонячних панелей

Готовий комплект кріплення для сонячних панелей може включати монтажні профілі, з’єднувачі, покрівельні кронштейни, крайні та середні притиски, болти, гайки, шайби й ущільнювальні елементи. Точна комплектація залежить від типу основи, довжини рядів і способу розташування модулів.

Монтажний профіль формує основу конструкції. Крайні притиски утримують зовнішні панелі в ряду, а середні фіксують два сусідні модулі. Покрівельні гаки, шпильки або кронштейни з’єднують профілі з несучою частиною даху. Для подовження напрямних використовуються спеціальні з’єднувачі.

Окремо можуть застосовуватися елементи заземлення, кабельні затискачі та деталі для організації проводки під панелями. Купуючи комплект кріплення для сонячних панелей, важливо перевірити не тільки кількість основних деталей, а й наявність усіх потрібних метизів та допоміжних компонентів.

Сумісність кріплення із сонячними панелями

Монтажна система повинна відповідати розмірам і конструкції фотомодулів. Перед вибором перевіряють довжину та ширину панелі, товщину рамки, допустимі зони затиску й рекомендований момент затягування кріплень.

Висота крайніх і середніх притисків має відповідати рамці модуля. Якщо притиск занизький або зависокий, він не забезпечить правильної фіксації. Встановлення за межами рекомендованих виробником зон може створити надмірне навантаження на рамку та знизити механічну стійкість панелі.

Вертикальне або горизонтальне розташування модулів також впливає на схему профілів, відстань між опорами й кількість точок кріплення. Тому готовий комплект кріплення для сонячних панелей повинен відповідати не лише числу модулів, а й обраній схемі їх монтажу.

Матеріали та захист від корозії

Дахове кріплення для сонячних панелей найчастіше виготовляється з алюмінію, нержавіючої або оцинкованої сталі. Алюмінієві профілі мають невелику вагу, не створюють значного навантаження на покрівлю та стійкі до впливу вологи. Метизи й покрівельні елементи повинні мати відповідний антикорозійний захист.

Для великих наземних конструкцій зазвичай застосовують сталевий оцинкований профіль, розрахований на тривалу експлуатацію просто неба. Ущільнювачі в місцях проходу кріплень мають бути стійкими до ультрафіолету, температурних змін і постійного контакту з вологою.

Важливо враховувати сумісність різних металів. Їхній неконтрольований контакт у вологому середовищі може сприяти електрохімічній корозії та поступовому послабленню з’єднань.

Вітрові та снігові навантаження

Кількість опор, крок кронштейнів і відстань між профілями визначаються з урахуванням навантажень на конкретному об’єкті. Значення мають регіон встановлення, висота будівлі, кут покрівлі, розміщення модулів та характеристики несучої конструкції.

У крайових і кутових зонах даху вплив вітру зазвичай вищий, тому там може знадобитися більше точок фіксації. Для регіонів зі значними сніговими навантаженнями необхідно перевірити несучу здатність профілів та допустимі відстані між опорами.

Використовувати однакову схему кріплення для невеликого приватного будинку та високої промислової будівлі неправильно. Навіть якісні компоненти не забезпечать потрібної стійкості, якщо їхня кількість і розташування не відповідають умовам експлуатації.

Як правильно вибрати та купити кріплення для сонячних панелей

Перед тим як купити кріплення для сонячних панелей, необхідно визначити тип покрівлі, кількість і розміри модулів, товщину рамки, орієнтацію панелей, довжину рядів та розташування несучих елементів даху. Для плоскої покрівлі додатково враховують потрібний кут нахилу й можливість використання баластної системи.

Під час вибору готового набору потрібно перевірити склад комплекту, матеріал деталей, висоту притисків, тип кронштейнів і сумісність з монтажними профілями. Окремі компоненти доцільно підбирати для нестандартної конфігурації або розширення наявної конструкції.

Правильно підібране кріплення для сонячних панелей рівномірно розподіляє навантаження, зберігає цілісність покрівлі та надійно утримує фотомодулі протягом усього строку експлуатації сонячної електростанції.
