Вимикачі для сонячних панелей

Вимикачі для сонячних систем використовують для ручного роз'єднання електричних кіл постійного або змінного струму під час монтажу, технічного обслуговування, ремонту чи аварійного відключення обладнання. Вони встановлюються між сонячними панелями, інвертором, акумуляторними батареями або електромережею. Перед тим як купити вимикач для сонячних панелей, потрібно визначити тип струму (DC або AC), максимальну робочу напругу, номінальний струм, кількість полюсів, спосіб монтажу та умови експлуатації.

Що таке вимикач для сонячної системи

Вимикач для сонячної електростанції — це комутаційний пристрій, який забезпечує ручне роз'єднання електричного кола. Його використовують для безпечного відключення окремих ділянок системи перед обслуговуванням або ремонтом. На відміну від автоматичного вимикача, він не обов'язково захищає кабель від перевантаження чи короткого замикання, а виконує функцію ручної комутації відповідно до своїх технічних характеристик.

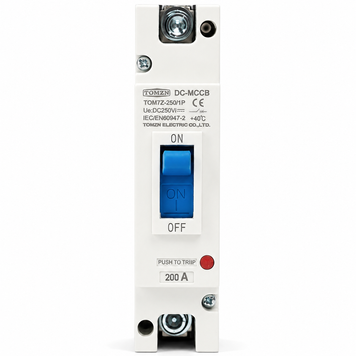

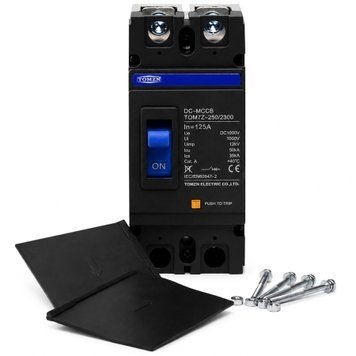

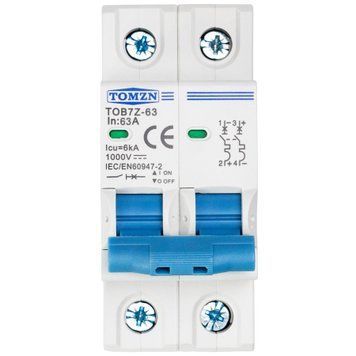

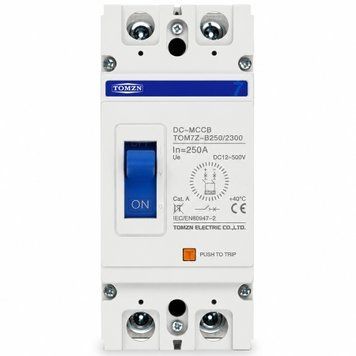

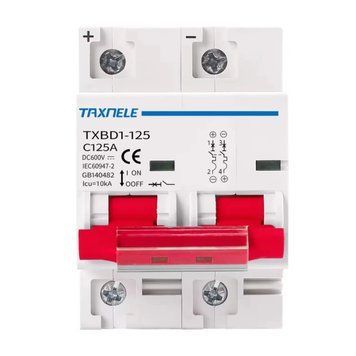

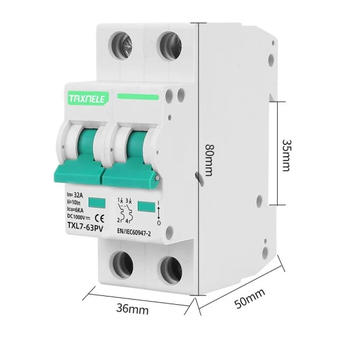

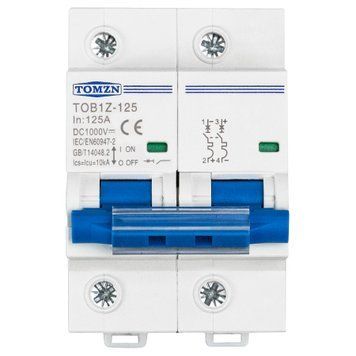

DC-вимикачі для сонячних панелей

DC-вимикачі для сонячних панелей працюють у колах постійного струму між фотоелектричними модулями та інвертором або між акумулятором і інвертором. Постійний струм складніше розривати, ніж змінний, тому такі пристрої мають спеціальну систему гасіння електричної дуги. Використовувати звичайні AC-вимикачі в DC-колах не можна, оскільки вони не призначені для таких режимів комутації.

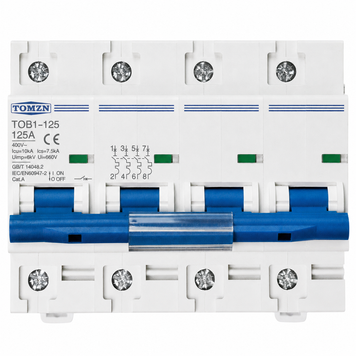

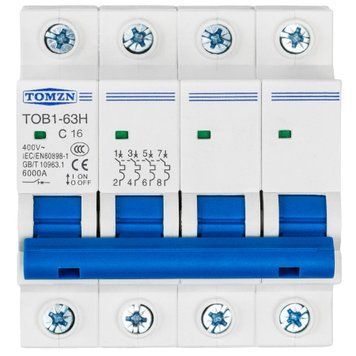

AC-вимикачі для сонячних систем

AC-вимикачі встановлюють на стороні змінного струму після інвертора. Вони використовуються для відключення інвертора від розподільчого щита, резервної лінії або електромережі. Під час вибору враховують однофазну чи трифазну систему, номінальну напругу, робочий струм та кількість полюсів.

Вимикач навантаження чи автоматичний вимикач

Вимикач навантаження та автоматичний вимикач виконують різні функції. Вимикач навантаження призначений для ручного роз'єднання кола під допустимим робочим навантаженням. Автоматичний вимикач додатково захищає мережу від перевантаження та короткого замикання. У сонячній електростанції обидва пристрої можуть використовуватися одночасно, оскільки вони не замінюють один одного.

Вимикачі для акумуляторних батарей

Вимикач для акумулятора встановлюють між батареєю та інвертором, щоб за потреби повністю від'єднати накопичувач енергії. Під час вибору враховують робочу напругу батарейної системи, максимальний струм, комутаційну здатність і рекомендації виробника інвертора та акумулятора. Для низьковольтних батарей особливо важливо правильно підібрати номінальний струм через великі робочі навантаження.

Поворотні вимикачі та моделі в корпусі

Поворотні вимикачі для сонячних панелей мають ручку з положеннями ON/OFF і можуть встановлюватися безпосередньо в герметичному корпусі або на DIN-рейці всередині щита. Моделі у власному корпусі часто використовують біля інвертора або поруч із сонячним масивом, тоді як модульні вимикачі призначені для монтажу всередині електрощита.

Максимальна напруга та номінальний струм

Під час вибору вимикача для сонячної системи потрібно перевірити максимальну робочу напругу та номінальний струм. Для DC-кіл напруга вимикача має бути не меншою за найбільшу можливу напругу стрінга, яка визначається кількістю послідовно з'єднаних панелей і параметрами проєкту. Номінальний струм підбирають відповідно до максимального струму конкретної ділянки кола.

Кількість полюсів і схема підключення

Вимикачі випускаються у виконанні 1P, 2P, 3P і 4P. Кількість полюсів визначають за схемою підключення та кількістю провідників, які необхідно одночасно відключати. Для DC-вимикачів також важливо дотримуватися схеми підключення виробника, оскільки порядок з'єднання контактів може впливати на правильну роботу системи гасіння електричної дуги.

Ступінь захисту та умови встановлення

Якщо вимикач встановлюється на вулиці або в неопалюваному приміщенні, потрібно враховувати ступінь захисту корпусу IP. Герметичний DC-вимикач захищає внутрішні елементи від пилу та вологи відповідно до свого класу захисту. Також перевіряють допустимий температурний діапазон, спосіб введення кабелів і можливість монтажу в конкретних умовах.

Комутаційна здатність вимикача

Однакові номінальна напруга та струм не означають однакових можливостей вимикача. Під час вибору потрібно звернути увагу на комутаційну здатність і категорію застосування. Саме ці параметри визначають, чи може пристрій безпечно роз'єднувати електричне коло під робочим навантаженням.

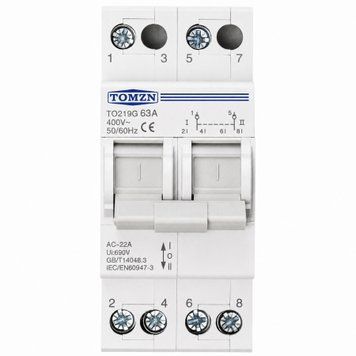

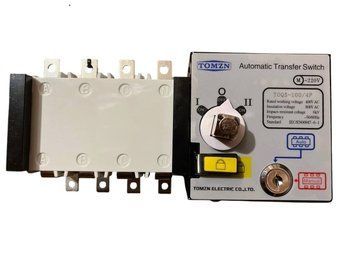

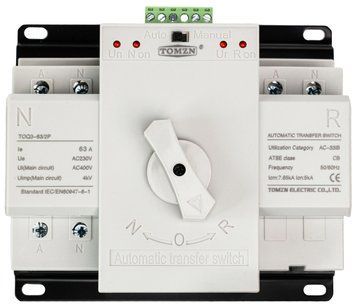

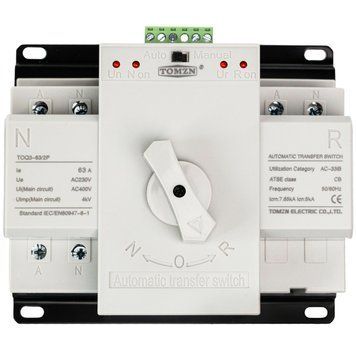

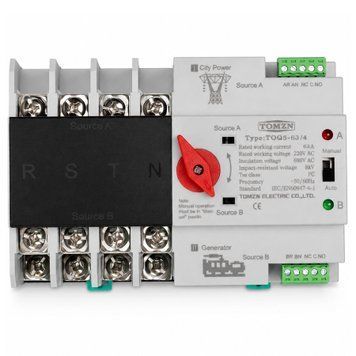

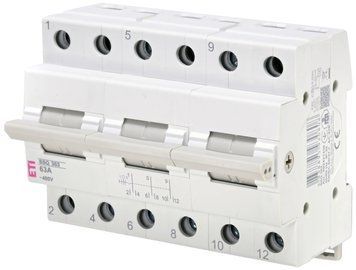

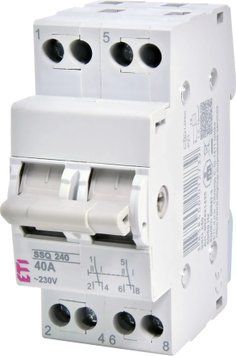

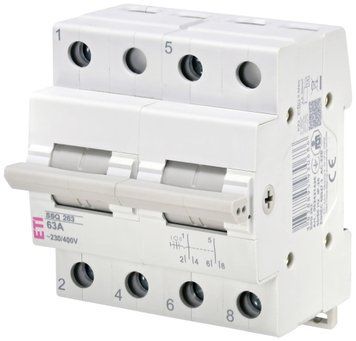

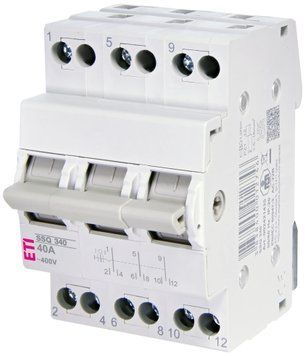

Перемикачі резервного живлення

У сонячних електростанціях також використовують перемикачі резервного живлення. Вони дозволяють вручну перемикати навантаження між інвертором, електромережею або резервним генератором. Такі пристрої відрізняються від звичайних вимикачів і підбираються за кількістю полюсів, робочою напругою та схемою електроживлення.

Де встановлюють вимикач у сонячній системі

Вимикачі можуть встановлюватися між сонячними панелями та інвертором, у DC-щиті, біля інвертора, між акумуляторною батареєю та інвертором або в AC-щиті після інвертора. Місце монтажу визначається електричною схемою сонячної електростанції та повинно забезпечувати швидкий доступ до ручного відключення.

Як вибрати вимикач для сонячних систем

Перед тим як купити вимикач для сонячної електростанції, потрібно визначити, для якого кола він призначений: DC, AC або акумуляторного. Далі перевіряють максимальну напругу, номінальний струм, кількість полюсів, категорію застосування, комутаційну здатність, ступінь захисту IP, спосіб монтажу та допустимий переріз кабелю. Лише після цього можна оцінювати сумісність вимикача з інвертором і параметрами сонячної системи.

Від чого залежить ціна вимикача для сонячних систем

Ціна вимикача для сонячних систем залежить від типу струму, максимальної напруги, номінального струму, кількості полюсів, комутаційної здатності, категорії застосування, ступеня захисту корпусу та способу монтажу. На вартість також впливають наявність герметичного боксу, можливість блокування рукоятки, ресурс комутацій та комплектація пристрою. Порівнювати моделі варто не лише за ціною, а й за відповідністю характеристик параметрам конкретної сонячної електростанції.
