Автомати DC для сонячних панелей

Автомати DC — це автоматичні вимикачі для захисту кабелів і обладнання від перевантаження та короткого замикання в колах постійного струму. Їх застосовують у сонячних електростанціях та акумуляторних системах. Щоб вибрати автомат DC, потрібно врахувати максимальну напругу, робочий струм, кількість полюсів, полярність і вимикальну здатність.

Для чого потрібен автомат DC

Автоматичний вимикач постійного струму відключає лінію при перевантаженні або короткому замиканні та дозволяє виконувати ручну комутацію. Автомат DC не замінює ПЗІП, BMS, запобіжник або роз’єднувач, передбачені схемою.

Автомат DC для сонячних панелей

Автомат DC для сонячних панелей встановлюють між стрінгом і MPPT-входом інвертора або в щитку постійного струму. Його підбирають за максимальною напругою Voc усіх послідовно з’єднаних модулів із температурною поправкою, струмом Isc і кількістю паралельних стрінгів. Параметри автомата мають відповідати кабелю та MPPT.

Автомат DC для акумулятора

Автомат між акумулятором та інвертором захищає батарейну лінію від надструму. Для систем 12, 24 і 48 В враховують зарядний і розрядний струм, пікове навантаження, кабель і струм короткого замикання. Автомат DC для акумулятора не замінює BMS, оскільки ці пристрої виконують різні функції.

Номінальна напруга автомата DC

Для фотомодулів враховують Voc стрінга за мінімальної температури, а для батареї — напругу повністю зарядженого акумулятора. Автомат DC на 48, 125, 250, 500 або 1000 В вибирають за фактичними параметрами системи, а не лише за номіналом інвертора.

Номінальний струм і кабель

Номінал визначають за тривалим струмом навантаження, допустимим струмом провідника, температурою та способом прокладання. Автомат повинен відключити лінію до небезпечного нагрівання кабелю; також враховують довжину та падіння напруги.

Кількість полюсів і полярність

Автомати постійного струму бувають однополюсними, двополюсними та чотириполюсними. Кількість послідовно з’єднаних полюсів залежить від DC-напруги та конструкції апарата. Поляризований автомат DC підключають відповідно до позначень «+» і «−» та напрямку струму. Неполярне підключення має бути дозволене виробником.

Вимикальна здатність автомата DC

Вимикальна здатність показує максимальний струм короткого замикання, який автомат може безпечно відключити за визначеної напруги. Параметр особливо важливий для акумуляторних ліній. Автомат DC 6 кА або 10 кА вибирають після оцінювання очікуваного струму КЗ.

Автомат, запобіжник і роз’єднувач

Запобіжник після спрацювання потребує заміни, але може мати потрібну для схеми швидкодію або вимикальну здатність. Вимикач-роз’єднувач використовується для ручної ізоляції лінії та не завжди захищає від перевантаження. У сонячних стрінгах можуть застосовуватися запобіжники gPV.

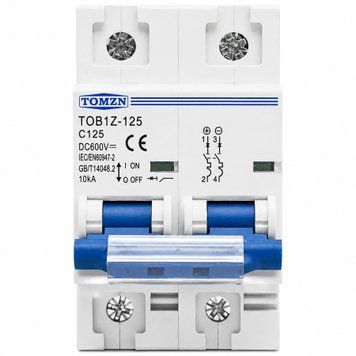

Модульні та силові автомати DC

Модульний автомат DC монтується на DIN-рейку й використовується у щитках сонячних електростанцій. Силові автомати в литому корпусі застосовують у батарейних системах із великими струмами. Вони можуть мати регульовані розчіплювачі та вищу вимикальну здатність.

Автомати AC і DC

У колі постійного струму електричну дугу гасити складніше. Автомати DC мають відповідну дугогасну систему та схему полюсів. Автомат AC не можна встановлювати в коло сонячних панелей або акумулятора, якщо виробник прямо не зазначив придатність до роботи з DC.

Як вибрати автомат DC

Спочатку визначають тип кола, максимальну напругу, тривалий і піковий струм, очікуваний струм короткого замикання та параметри кабелю. Потім вибирають номінал, вимикальну здатність, кількість полюсів і полярність. Для сонячної системи перевіряють Voc, Isc і MPPT, для батарейної — напругу повного заряду та допустимі струми BMS.

Від чого залежить ціна автомата DC

Ціна автомата DC залежить від номінального струму, робочої напруги, кількості полюсів і вимикальної здатності. На вартість також впливають модульне або силове виконання, поляризована чи неполяризована конструкція та можливість підключення додаткових контактів.
