Реле напруги AC для сонячних панелей

Реле напруги AC контролює параметри мережі змінного струму та автоматично відключає навантаження при перевищенні або зниженні напруги. Пристрій допомагає захистити побутову техніку, електроніку, інвертори та інше обладнання від нестабільної роботи електромережі. Під час вибору реле напруги враховують кількість фаз, номінальний струм, діапазон налаштування, затримку повторного ввімкнення та спосіб монтажу.

Для чого потрібне реле напруги AC

Реле контролю напруги постійно вимірює напругу мережі та порівнює її з установленими межами. Якщо значення виходить за допустимий діапазон, пристрій відключає навантаження, а після стабілізації мережі автоматично відновлює живлення через заданий час. Реле напруги AC не замінює автоматичний вимикач, ПЗВ або ПЗІП, оскільки ці пристрої виконують інші функції захисту.

Від чого захищає реле напруги

Реле захищає обладнання від підвищеної та зниженої напруги, обриву нейтралі та тривалих перепадів у мережі. Такі ситуації можуть негативно впливати на інвертори, електродвигуни, компресори, насоси, котли та побутову електроніку. При цьому захист від короткого замикання забезпечує автоматичний вимикач, а від імпульсної перенапруги — ПЗІП.

Однофазні та трифазні реле напруги

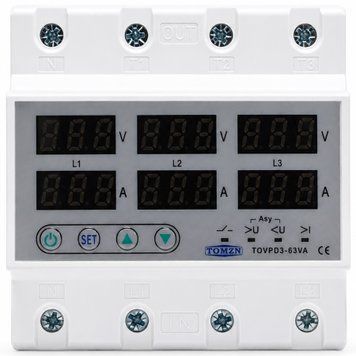

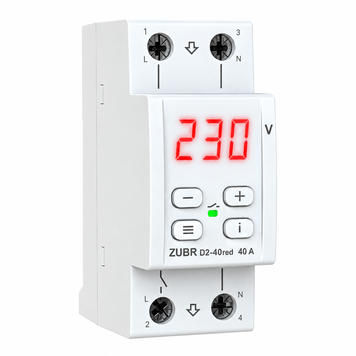

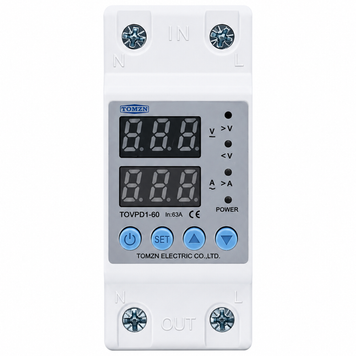

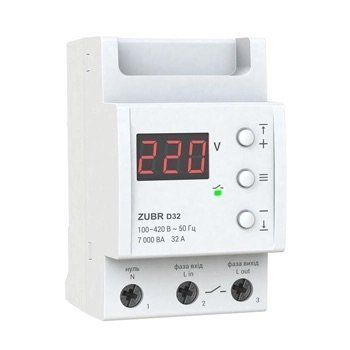

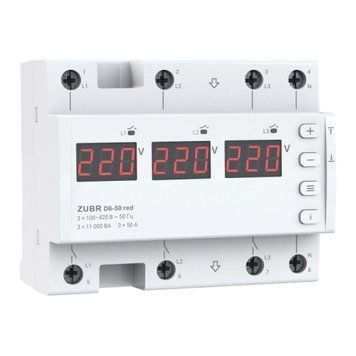

Однофазне реле напруги застосовують у мережах 230 В для квартир, будинків і невеликих комерційних об'єктів. Трифазне реле напруги працює в мережах 400 В та контролює напругу кожної фази, перекіс, обрив і правильне чергування фаз. Для трифазних систем реле часто використовується разом із контактором, який комутує основне навантаження.

Реле напруги для інверторів

У системах резервного живлення та сонячних електростанціях реле напруги AC встановлюють на мережевому вході, виході інвертора або резервній лінії відповідно до схеми. Межі спрацювання повинні відповідати допустимому діапазону роботи інвертора, щоб уникнути безпідставних відключень. Для трифазних моделей додатково контролюються всі три фази.

Межі спрацювання та затримка

Основними параметрами реле є нижня та верхня межа напруги, після перевищення яких відбувається відключення навантаження. Після відновлення нормальної напруги пристрій повторно подає живлення через встановлену затримку. Для компресорної техніки, холодильників і кондиціонерів зазвичай використовують більший час затримки, щоб уникнути повторного запуску одразу після аварії.

Номінальний струм реле напруги

Реле напруги AC випускаються на 16, 25, 32, 40, 50, 63 А та інші номінали. Допустимий струм підбирають відповідно до фактичного навантаження. Якщо потужність споживачів перевищує можливості контактів реле або навантаження має часті комутації, рекомендується застосовувати реле напруги з контактором.

Реле напруги з контактором

У такій схемі реле лише контролює параметри мережі та керує котушкою контактора, а комутацію силового кола виконує сам контактор. Це рішення використовується для потужних однофазних і трифазних навантажень, а також дозволяє зменшити навантаження на контакти реле.

Дисплей та додаткові функції

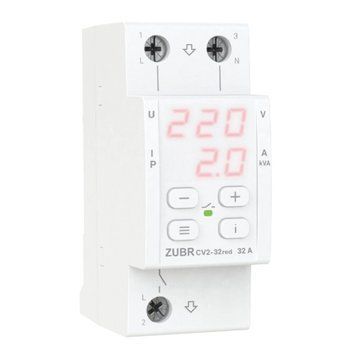

Сучасне цифрове реле напруги може відображати поточну напругу, установлені пороги, час затримки та причину останнього відключення. Окремі моделі підтримують журнал аварій, контроль струму, потужності або температури клем, що спрощує контроль роботи електромережі.

Реле напруги, стабілізатор і автомат

Реле напруги відключає живлення при небезпечних відхиленнях напруги. Стабілізатор змінює рівень напруги в допустимих межах без відключення навантаження. Автоматичний вимикач захищає кабель від перевантаження та короткого замикання. У більшості електрощитів ці пристрої використовуються разом, оскільки вирішують різні завдання.

Монтаж реле напруги

Реле контролю напруги встановлюють на DIN-рейку в електрощиті. Підключення виконується відповідно до схеми виробника з урахуванням допустимого перерізу провідників і моменту затягування клем. Для трифазних систем та великих навантажень часто застосовується схема з контактором.

Як вибрати реле напруги AC

Перед вибором визначають кількість фаз, максимальний струм навантаження, необхідність використання контактора та діапазон налаштування верхньої і нижньої межі напруги. Також враховують час затримки повторного ввімкнення, спосіб монтажу, кількість модулів у щиті та сумісність із генератором, стабілізатором або сонячним інвертором.

Від чого залежить ціна реле напруги AC

Ціна реле напруги AC залежить від кількості фаз, номінального струму, діапазону налаштування, швидкодії та функціональних можливостей. На вартість також впливають наявність дисплея, журналу подій, підтримка роботи з контактором, контроль фаз і додаткові функції моніторингу мережі.
