Щит захисту по змінному струму ETI / ZUBR 1 фаза AC IP65 (63А)
Герметичний щит ETI ECH-18PT з європейською автоматикою та реле ZUBR для потужних інверторів і резервних систем

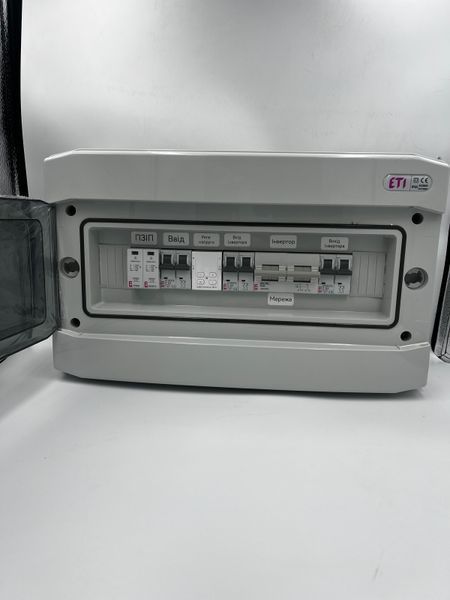

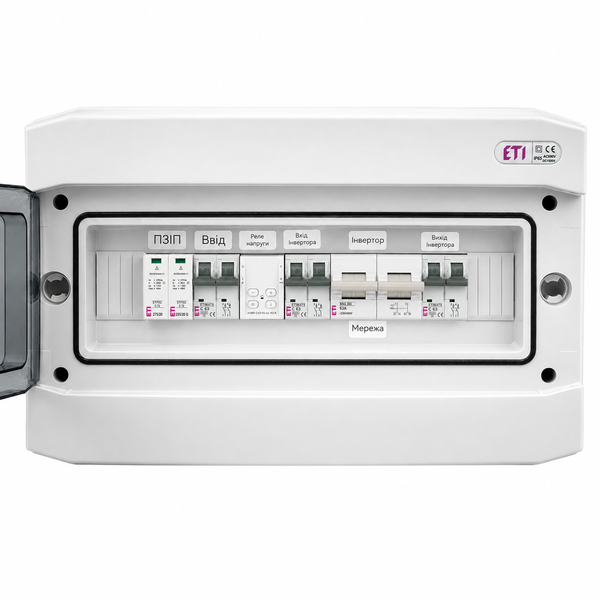

Професійний розподільчий щит змінного струму (AC Protection Box) у пило- та вологозахищеному виконанні призначений для захисту, комутації та ручного введення резерву для однофазних сонячних інверторів, джерел безперебійного живлення (ДБЖ), потужних генераторів та внутрішніх побутових мереж. Обладнання зібране в просторому європейському герметичному корпусі ETI ECH-18PT (IP65) з високим рівнем захисту від зовнішніх чинників. Використання преміальної модульної автоматики ETI (Словенія) та високоточного силового реле ZUBR на 63А гарантує максимальну надійність та довговічність системи.
✅ Сумісність
Щит розрахований на номінальне навантаження 63А (до 14 кВт) і оптимально підходить для високопотужних однофазних гібридних, мережевих чи автономних інверторів:
- Deye: SUN-8K-SG01LP1, SUN-10K-SG02LP1, SUN-12K-SG02LP1 та інші потужні однофазні моделі.
- Axioma Energy, Must, PowMr, Victron Energy: високопотужні однофазні блоки (8 кВт, 10 кВт, 11 кВт, 12 кВт) та промислові ДБЖ.
- Генератори та мережа: однофазні контури 220V підвищеної потужності для зручного ручного перемикання джерел живлення.
📱 Особливості

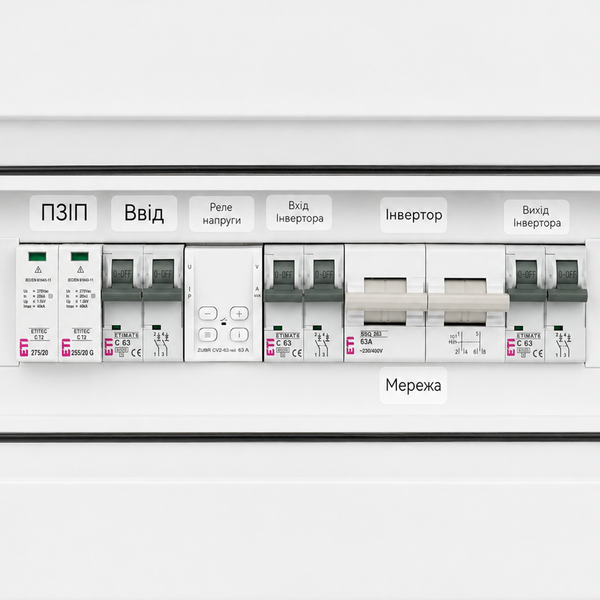

Надійна компоновка забезпечує повноцінний захист мережі та зручність експлуатації:
- Точний контроль мережі: Потужне цифрове реле ZUBR CV2-63 red із яскравою червоною індикацією та наскрізним розмиканням миттєво відсікає навантаження при критичних стрибках напруги й перевищенні струму.
- Грозозахист (ПЗІП): Модульний обмежувач перенапруги ETI ETITEC C T2 захищає чутливу плату керування інвертора від високовольтних імпульсів і блискавичних наведень.
- Вхідний / Вихідний захист: Потужні двополюсні автомати ETI ETIMAT 6 C63 забезпечують надійне розмикання лінії при короткому замиканні та струмовому перевантаженні.
- Введення резерву (Байпас): Силовий трипозиційний перемикач ETI SSQ 263 (I-0-II) на 63А дозволяє безпечно комутувати живлення між Мережею та Генератором/Інвертором.

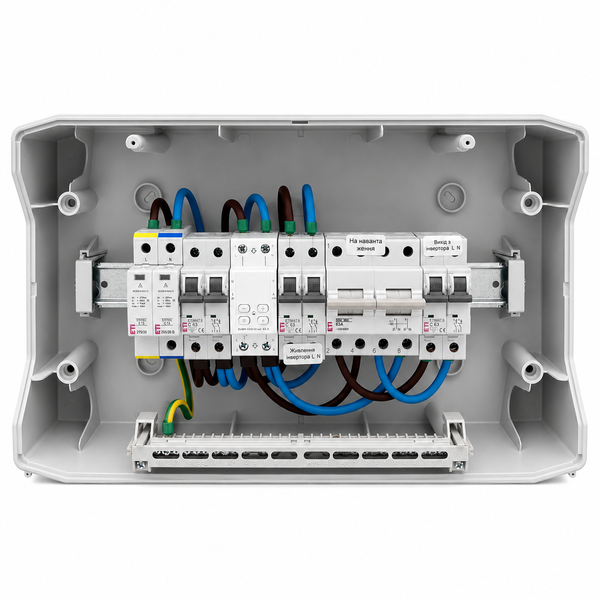

- Усілений внутрішній монтаж: Збірка виконана потужним гнучким мідним проводом ПВ3 перерізом 10 мм² з використанням ізольованих втулкових наконечників (одинарних та подвійних).

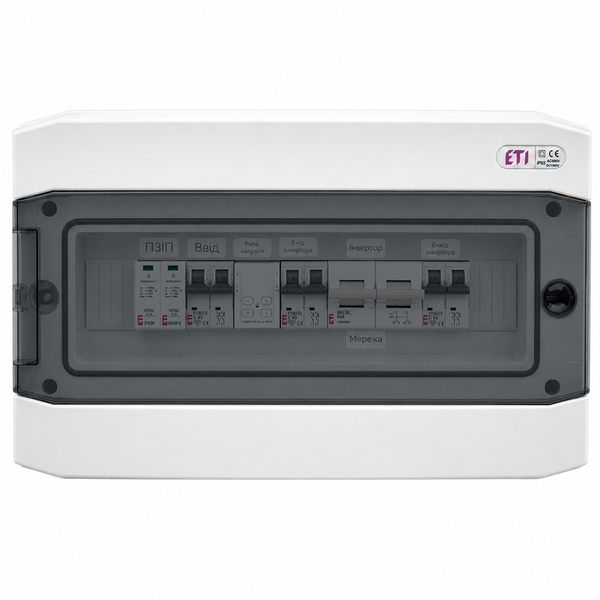

- Просторий корпус ETI IP65: Оригінальний словенський бокс ECH-18PT на 18 модулів із прозорою кришкою, герметичними сальниками PG21 та маркувальними стікерами.
📦 КОМПЛЕКТАЦІЯ
| Компоненти захисного та комутаційного щита | Кількість |
|---|---|
| Герметичний розподільчий бокс ETI ECH-18PT (18 модулів, IP65) з прозорою кришкою | 1 шт. |
| Цифрове реле напруги з контролем струму Zubr CV2-63 red (червоний індикатор, 63А) | 1 шт. |
| Двополюсний трипозиційний перемикач введення резерву ETI SSQ 263 (63A, 2P, I-0-II) | 1 шт. |
| Двополюсний автоматичний вимикач ETI ETIMAT 6 2p C63 (63А, 6kA) | 3 шт. |
| Обмежувач імпульсних перенапруг (ПЗІП) ETI ETITEC C T2 275/20 1+1 | 1 шт. |
| Кабельні гермовводи (сальники) PG21 для забезпечення герметичності IP65 | Комплект |
| Силовий монтажний дріт внутрішньої розводки ПВ3 10 мм² (мідний гнучкий) | Комплект |
| Наконечники втулкові ізольовані 10 мм² (одинарні та подвійні) | Комплект |
| Маркувальні стікери для позначення ліній та модулів | 1 комплект |
