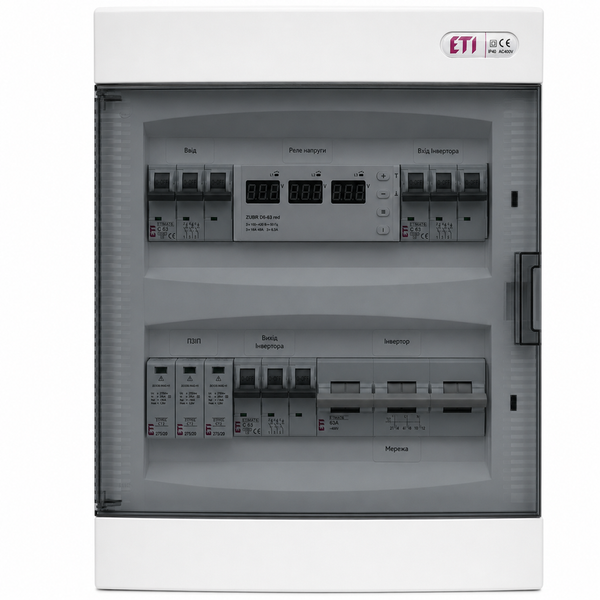

Щит захисту по змінному струму ETI / ZUBR 3 фази AC IP40 (63А)
Розподільчий щит ETI ECT24PT з трьома автоматати C63, перемикачем та реле ZUBR D6-63
Професійний трифазний розподільчий щит змінного струму (AC Protection Box) внутрішнього встановлення (IP40) призначений для захисту, розгалуження ліній та ручного введення резерву для трифазних сонячних інверторів, джерел безперебійного живлення (ДБЖ), генераторів та потужних побутово-промислових мереж 380V. Обладнання зібране в якісному словенському корпусі ETI ECT24PT на 24 модулі з прозорою темно-димчастою кришкою. Використання трьох триполюсних автоматів ETI ETIMAT 6 C63 дозволяє окремо захистити вхідні, вихідні та резервні лінії інвертора чи електромережі.
✅ Сумісність
Щит розрахований на номінальне навантаження 63А на фазу (до 40 кВт сумарної потужності 380V) і оптимально підходить для трифазних гібридних, мережевих чи автономних інверторів:
- Deye: SUN-15K-SG01HP3, SUN-20K-SG01HP3, SUN-30K-SG01HP3, SUN-40K-SG01HP3 та інші трифазні моделі.
- Solis, Huawei, Fronius, Sungrow: мережеві та гібридні трифазні інвертори потужністю до 30–40 кВт.
- Генератори та мережа: трифазні контури 380V/400V для зручного та безпечного ручного перемикання джерел живлення (Байпас).
📱 Особливості

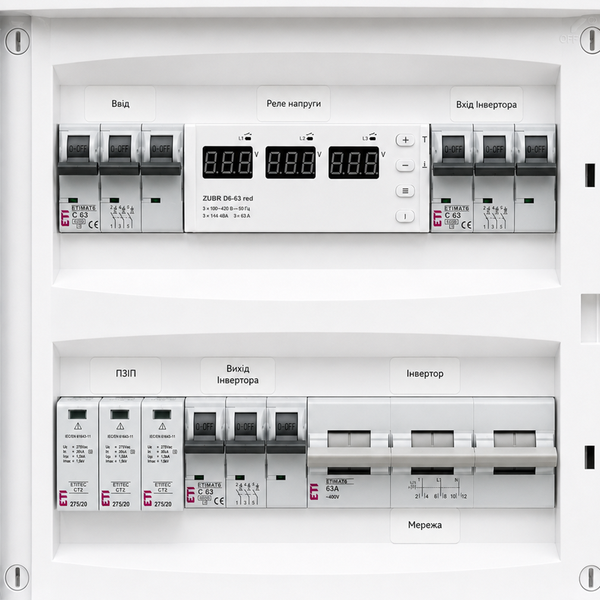

Розширена конфігурація з трьома автоматати забезпечує повний контроль над усіма контурами:
- Потрійний захист ліній: Три триполюсні автомати ETI ETIMAT 6 3p C63 (63А) дозволяють окремо комутувати та захищати вхід мережі (Grid), вихід інвертора (Load) та резервну лінію.
- Комплексний трифазний контроль: Багатофункціональне цифрове реле ZUBR D6-63 RED відстежує асиметрію, обрив фаз, перекос, а також відсікає навантаження при стрибках напруги та струмовому перевантаженні.
- Грозозахист (ПЗІП): Модульний обмежувач перенапруги ETI ETITEC C T2 275/20 3+0 захищає три фази від високовольтних імпульсів та грозових розрядів.
- Введення резерву (Байпас): Трипозиційний перемикач ETI SSQ 363 (1-0-2, 63А) дозволяє безпечно перемикати живлення об'єкта між Мережею та Генератором чи Інвертором.

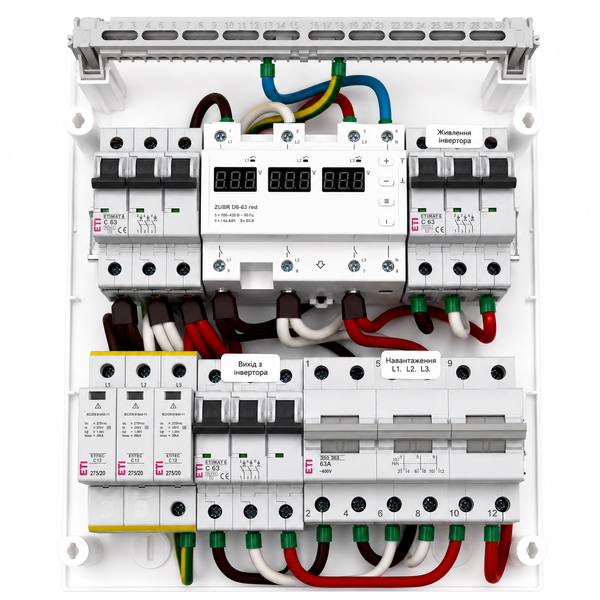

- Посилений внутрішній монтаж: Збірка виконана мідним гнучким проводом ПВ3 перерізом 10 мм² (6 м) із використанням 26 одинарних та 8 подвійних ізольованих втулкових наконечників.

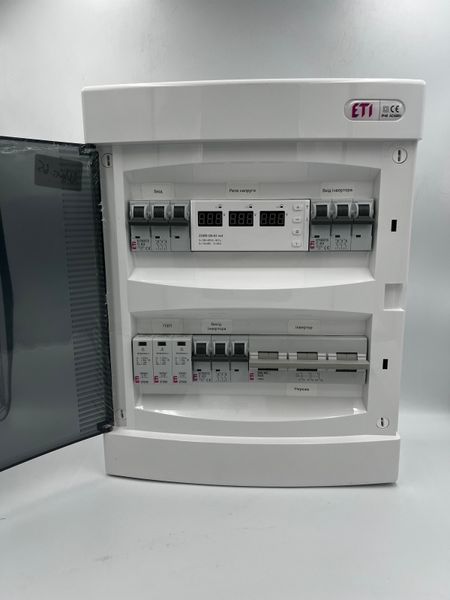

- Просторний корпус ETI IP40: Оригінальний бокс накладного монтажу на 24 модулі з прозорою темно-димчастою кришкою.
📦 КОМПЛЕКТАЦІЯ
| Компоненти защитного та комутаційного щита | Кількість |
|---|---|
| Розподільчий бокс накладний ETI ECT24PT (24 модулі, IP40) | 1 шт. |
| Триполюсний автоматичний вимикач ETI ETIMAT 6 3p C63 (63А, 6kA) | 3 шт. |
| Трифазне цифрове реле напруги та струму ZUBR D6-63 RED | 1 шт. |
| Триполюсний трипозиційний перемикач введення резерву ETI SSQ 363 (63A, 3P, I-0-II) | 1 шт. |
| Обмежувач імпульсних перенапруг (ПЗІП) ETI ETITEC C T2 275/20 3+0 | 1 шт. |
| Монтажний дріт внутрішньої розводки ПВ3 10 мм² (мідний гнучкий) | 6 м |
| Наконечники втулкові ізольовані 10 мм² (одинарні) | 26 шт. |
| Наконечники втулкові ізольовані 10 мм² (подвійні) | 8 шт. |
