Герметичний щит захисту AC ETI / ZUBR 3 фази IP65 (63А)

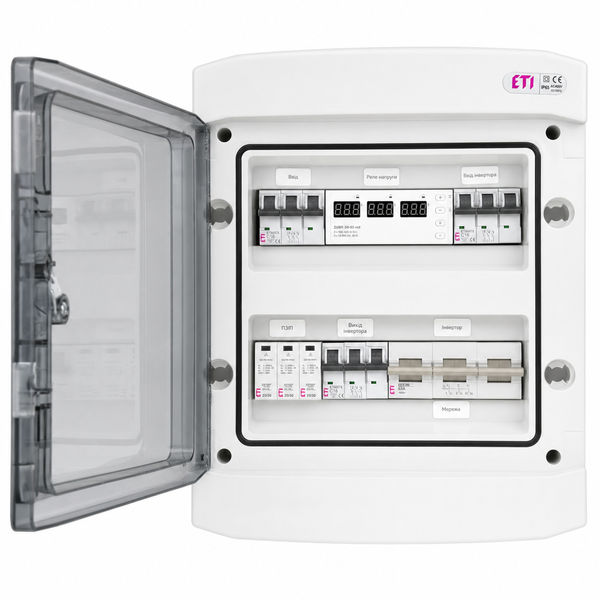

Вологозахищений розподільчий щит ETI ECH-24PT з перемикачем SSQ, 3 автоматами C63 та реле ZUBR D6-63
Професійний трифазний розподільчий щит змінного струму (AC Protection Box) підвищеного ступеня захисту (IP65) призначений для захисту, комутації та ручного введення резерву трифазних сонячних інверторів, джерел безперебійного живлення, генераторів та промислово-побутових мереж 380V. Обладнання зібране в міцному вологозахищеному боксі ETI ECH-24PT на 24 модулі з герметичними сальниками PG21. Використання якісної словенської автоматики ETI та трифазного реле ZUBR гарантує безперебійну роботу системи навіть у вологих, запилених приміщеннях чи на вулиці під накриттям.
✅ Сумісність
Щит розрахований на номінальний струм 63А на фазу (до 40 кВт сумарної потужності 380V) і підходить для трифазних інверторів та джерел живлення:
- Deye: SUN-8K-SG04LP3, SUN-10K-SG04LP3, SUN-12K-SG04LP3, SUN-15K-SG01HP3, SUN-20K-SG01HP3 та вище.
- Solis, Huawei, Fronius, Sungrow: мережеві та гібридні трифазні інвертори потужністю від 8 до 30 кВт.
- Генератори та мережа: будь-які трифазні мережі 380V/400V для зручного ручного перемикання джерел (мережеве живлення / інвертор / генератор).
📱 Особливості
Продумана комплектація забезпечує комплексний захист і зручність експлуатації:
- Комплексний трифазний контроль: Компактне реле ZUBR D6-63 RED відстежує асиметрію, обрив фаз, перекос, а також захищає від стрибків напруги та струмового перевантаження.
- Захист від блискавки (ПЗІП): Модульний обмежувач перенапруги ETI ETITEC C T2 275/20 3+0 захищає силові плати інвертора від імпульсних високовольтних стрибків.
- Потрифазний захист ліній (3 автомати): Три автоматичні вимикачі ETI ETIMAT 6 3p C63 забезпечують повноцінний роздільний захист вхідних та вихідних ліній (Мережа / Інвертор / Навантаження) від короткого замикання та перевантаження.
- Введення резерву (Байпас): Перемикач ETI SSQ 363 (I-0-II, 63A) дозволяє безпечно комутувати всі три фази між Мережею та Генератором/Інвертором.
- Герметичний корпус IP65: Пиловологозахищений бокс ETI ECH-24PT з 4 герметичними сальниками PG21 для надійного введення кабелів.
- Якісний внутрішній монтаж: Збірка виконана гнучким мідним проводом ПВ3 10 мм² (4 м) із застосуванням 14 одинарних та 4 подвійних ізольованих наконечників, а також 11 маркувальних стікерів.
📦 КОМПЛЕКТАЦІЯ
| Компоненти захисного та комутаційного щита | Кількість |
|---|---|
| Герметичний щит накладний ETI ECH-24PT (24 модулі, IP65) | 1 шт. |
| Триполюсний автоматичний вимикач ETI ETIMAT 6 3p C63 (63А, 6kA) | 3 шт. |
| Трипозиційний перемикач введення резерву ETI SSQ 363 (63A, 3P, I-0-II) | 1 шт. |
| Трифазне реле напруги та струму ZUBR D6-63 RED (на DIN-рейку) | 1 шт. |
| Обмежувач імпульсних перенапруг (ПЗІП) ETI ETITEC C T2 275/20 3+0 | 1 шт. |
| Герметичні кабельні вводи (сальники) PG21 | 4 шт. |
| Монтажний дріт внутрішньої розводки ПВ3 10 мм² (мідний гнучкий) | 4 м |
| Наконечники втулкові ізольовані 10 мм² (одинарні) | 14 шт. |
| Наконечники втулкові ізольовані 10 мм² (подвійні) | 4 шт. |
| Маркувальні стікери для позначення фаз та модулів | 11 шт. |
