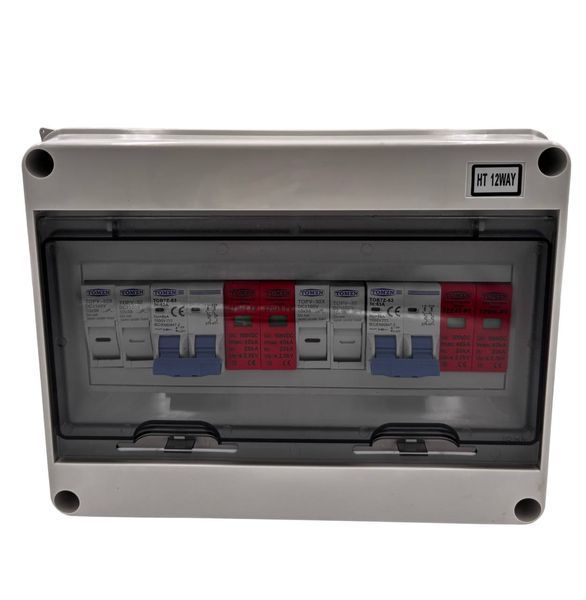

Щит захисту сонячних панелей TOMZN DC (2 входи / 2 виходи) IP65 серія HT-12
Готовий двоканальний розподільчий бокс для повного захисту двох незалежних PV-стрінгів
Професійний розподільчий щит постійного струму (DC Combiner Box) TOMZN серії HT-12WAY призначений для паралельного підключення, комутації та комплексного трирівневого захисту двох незалежних ланцюгів (стрінгів) сонячних батарей. Схема виконана за архітектурою «2 входи / 2 виходи» без об'єднання полюсів усередині щитка, що дозволяє завести два окремих потоки безпосередньо на два незалежних трекери MPPT сонячного інвертора. Герметичний корпус із захистом класу IP65 оснащений прозорою кришкою ревізійного вікна та гвинтовими кріпленнями по кутах боксу, що гарантує надійну роботу автоматики у вологих, запилених приміщеннях або на вулиці.
✅ Сумісність
Щит розроблений для однофазних та трифазних гібридних чи мережевих інверторів потужністю 5–15 кВт, які мають 2 незалежні входи PV (MPPT трекери). Сумісний з моделями відомих виробників:
- Deye: SUN-5K-SG03LP1, SUN-6K-SG03LP1, SUN-8K-SG01LP1, SUN-10K-SG04LP3, SUN-12K-SG04LP3
- Solis: Solis-1P5K-4G, Solis-1P10K-4G, S5-GR3P10K, S5-GR3P15K
- Growatt: серії MIN 5000-6000 TL-X, MOD 10K-15K TL3-X
- Huawei: SUN2000-8KTL-M1, SUN2000-10KTL-M1, SUN2000-12KTL-M5
- Victron Energy, Must, Axioma Energy, PowMr: будь-які інвертори з двома PV-входами
🛡 ОСОБЛИВОСТІ
- Захист від надструмів (Запобіжники): 4 модульні тримачі сонячної серії TOMZN TOPV-32/32X зі встановленими плавкими вставками класу gPV (10х38 мм). Захищають обидва полюси (+) та (-) кожної лінії від небезпечних зворотних струмів.
- Комутація та захист від КЗ (Автомати): 2 двополюсних автоматичних вимикачі постійного струму TOMZN TOB7Z-63 (номинал 63А, робоча напруга до 1000V). Забезпечують захист від замикань та зручне ручне вимкнення кожного сонячного поля окремо під час обслуговування.
- Захист від блискавки та імпульсів (ПЗП): 2 двополюсних пристрої захисту від імпульсних перенапруг TOMZN TZG40-PV (Uc: 500VDC, Imax: 40kA). Миттєво відводять високовольтні наведення та грозові розряди в контур заземлення, захищаючи плату інвертора.
- Професійний бокс HT-12: Міцний та стійкий до ультрафіолету корпус на 12 модулів з якісним гумовим ущільнювачем по периметру дверцят.
📦 Комплектація
| Компоненти захисного щита | Кількість |
|---|---|
| Розподільний бокс HТ 12WAY (IP65) | 1 шт. |
| Автоматичний вимикач TOMZN TOB7Z-63 DC | 2 шт. |
| Пристрій грозозахисту TOMZN TZG40-PV (500V) | 4 шт. |
| Тримач запобіжника TOPV-32 | 4 шт. |
| Запобіжник TOMZN DC gPV (відповідно до струму) | 4 шт. |
