Комплектуючі для сонячних панелей: що потрібно для надійного монтажу СЕС

Надійність сонячної електростанції залежить не тільки від фотомодулів та інвертора. Правильно підібрані комплектуючі для сонячних панелей забезпечують фіксацію модулів, підключення DC-частини, організацію кабелів і заземлення. Для монтажу використовують профілі, притиски, кронштейни, з’єднувачі, PV-кабель, конектори та захисне обладнання.

Універсального комплекту немає: комплектуючі для СЕС підбирають відповідно до типу даху або наземної конструкції, кількості та габаритів панелей, схеми їх розташування й електричних параметрів системи.

Які комплектуючі потрібні для монтажу сонячних панелей

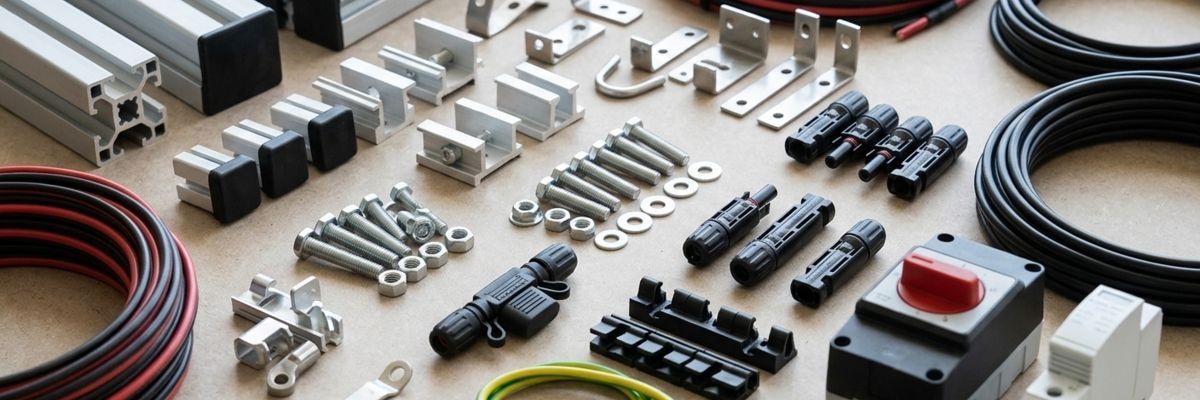

Базовий комплект для монтажу сонячних панелей складається з механічної та електричної частин. До механічної належать монтажні профілі, кінцеві та міжпанельні притиски, кронштейни або гаки, з’єднувачі профілів, болти, гайки та інше кріплення.

Для електричного підключення використовують кабель для сонячних панелей, конектори, за потреби розгалужувачі, елементи фіксації кабелю, компоненти заземлення та DC-захист. Точний перелік визначається проєктом СЕС.

Від чого залежить вибір кріплення для сонячних панелей

Кріплення для сонячних панелей підбирають з урахуванням місця встановлення, конструкції основи, матеріалу покрівлі, розташування фотомодулів та розрахункових навантажень. Одна монтажна система не може бути універсальною для металочерепиці, профнастилу, черепиці, плоского даху та наземного встановлення.

При виборі системи кріплення сонячних панелей також враховують габарити модулів, кількість рядів, схему розміщення та вітрові й снігові навантаження.

Кріплення сонячних панелей на скатному даху

Для встановлення фотомодулів на похилій покрівлі застосовують профілі та спеціальні елементи їх фіксації до несучої конструкції. Кріплення сонячних панелей на дах залежить насамперед від матеріалу покрівлі.

Для металочерепиці, профнастилу або класичної черепиці можуть застосовуватися різні кронштейни, гаки та шпильки. Тому кріплення сонячних панелей на металочерепицю не слід автоматично використовувати для іншого типу даху без перевірки сумісності.

Кріплення сонячних панелей на плоскому даху

Монтаж сонячних панелей на плоскому даху потребує конструкції, яка забезпечує необхідне розташування та кут модулів. Залежно від проєкту застосовуються механічно закріплені або баластні системи.

При виборі кріплення сонячних панелей на плоский дах необхідно враховувати допустиме навантаження на покрівлю, розташування модулів та вітрові навантаження. Схема монтажу повинна розраховуватися для конкретного об’єкта.

Наземне кріплення сонячних панелей

Наземна конструкція для сонячних панелей використовується, коли фотомодулі встановлюються на окремій опорній системі. Такий монтаж дозволяє формувати ряди панелей незалежно від конфігурації даху.

Для наземної СЕС застосовують сталеві, алюмінієві або комбіновані конструкції залежно від проєкту. Наземне кріплення сонячних панелей повинно бути розраховане на вагу модулів, вітрові та снігові навантаження.

Монтажний профіль для сонячних панелей

Монтажний профіль для сонячних панелей формує основу, на якій закріплюються фотомодулі. У дахових системах широко використовуються алюмінієві профілі різного перерізу та довжини.

Підбираючи профіль для кріплення сонячних панелей, потрібно перевірити його сумісність із притисками, кронштейнами, з’єднувачами та іншими компонентами монтажної системи. Довжину і кількість профілів розраховують за схемою розташування фотомодулів.

З’єднувачі для монтажного профілю

Якщо одного профілю недостатньо для формування необхідної довжини ряду, застосовується з’єднувач монтажного профілю. Він повинен відповідати типу та геометрії профілю, для якого призначений.

При проєктуванні довгих рядів також враховують температурне розширення металу. Спосіб з’єднання та необхідність компенсаційних проміжків визначаються вимогами конкретної монтажної системи.

Кінцеві та міжпанельні притиски для сонячних панелей

Кінцевий притиск для сонячних панелей фіксує крайні фотомодулі в ряду, а міжпанельний встановлюється між двома сусідніми модулями. Обидва елементи працюють разом із монтажним профілем.

Особливо важливо правильно підібрати кінцевий затискач для сонячних панелей під товщину рами фотомодуля. Міжпанельні та кінцеві притиски також повинні бути сумісними з профілем і кріпильними елементами системи.

Кронштейни, гаки та шпильки для сонячних панелей

Кронштейн для сонячних панелей, покрівельний гак або монтажна шпилька забезпечують з’єднання профілю з основою. Вибір конкретного елемента залежить від типу покрівлі та конструкції даху.

Для надійного кріплення сонячних панелей до даху важливі механічна міцність, стійкість матеріалів до корозії та правильне розташування точок фіксації. Кількість кронштейнів визначається розрахунком монтажної системи.

Болти, гайки та кріпильні елементи для СЕС

До комплектуючих для монтажу СЕС також належать Т-болти, гайки, шайби та інші невеликі елементи. Вони використовуються для з’єднання профілів, притисків, кронштейнів та інших частин конструкції.

Кріплення має бути сумісним із монтажною системою за розмірами та матеріалами. При поєднанні різних металів потрібно враховувати ризик корозії, особливо для конструкцій, які постійно експлуатуються на відкритому повітрі.

Сонячний кабель для підключення панелей

Сонячний кабель використовується для DC-з’єднань між фотомодулями та іншими компонентами СЕС. Його переріз не варто вибирати лише за популярними значеннями 4 або 6 мм².

Кабель для сонячних панелей підбирають за струмом, довжиною лінії, допустимими втратами та умовами прокладання. Також важливі характеристики ізоляції та відповідність кабелю умовам експлуатації фотоелектричної системи.

Конектори MC4 для сонячних панелей

MC4 конектори та сумісні з конкретною системою роз’єми застосовуються для підключення фотомодулів і кабельних ліній. При виборі необхідно враховувати допустиму напругу, струм, переріз кабелю та сумісність компонентів.

Фізична можливість з’єднати два схожі конектори для сонячних панелей ще не гарантує їх повної сумісності. Для надійного контакту важливі правильне складання та якісне обтискання відповідним інструментом.

Розгалужувачі для сонячних панелей

Розгалужувач для сонячних панелей застосовується в схемах, де передбачене паралельне з’єднання стрінгів. Для цього можуть використовуватися Y- або інші сумісні конектори.

При паралельному підключенні збільшується загальний струм, тому MC4-розгалужувач потрібно підбирати разом із кабелем, захистом та з урахуванням допустимого вхідного струму MPPT інвертора.

Кріплення та організація кабелів під сонячними панелями

Правильний монтаж кабелю СЕС передбачає його надійну фіксацію. Кабель не повинен вільно провисати, лежати на покрівлі або контактувати з гострими краями конструкції.

Для організації використовують кліпси для сонячного кабелю та інші спеціалізовані фіксатори. Вони допомагають утримувати кабель біля рами панелі або монтажної конструкції та зменшують ризик механічного пошкодження ізоляції.

Заземлення сонячних панелей і монтажної конструкції

Заземлення сонячних панелей та металевої монтажної конструкції є частиною електричної безпеки СЕС. Конкретна схема залежить від проєкту електростанції та застосованого обладнання.

Для заземлення СЕС використовують відповідні провідники, клеми та з’єднувальні елементи. Важливо забезпечити передбачений проєктом електричний контакт між необхідними металевими частинами конструкції.

Захист DC-частини сонячної електростанції

До комплектування СЕС належить і обладнання для захисту постійного струму. Залежно від схеми можуть використовуватися DC-автомати для сонячних панелей, роз’єднувачі, запобіжники gPV, ПЗІП та готові DC-щитки.

Номінали DC-захисту для СЕС визначаються параметрами панелей, кількістю стрінгів, струмом, напругою та характеристиками інвертора. Вибирати автомат, запобіжник або ПЗІП лише за потужністю СЕС неправильно.

Алюміній чи сталь для монтажної конструкції СЕС

Для монтажних систем використовуються як алюміній, так і сталь. Алюмінієвий профіль для сонячних панелей широко застосовується в дахових конструкціях завдяки невеликій масі та стійкості до атмосферних умов.

Сталь часто використовується в опорних і наземних системах, де потрібна відповідна механічна міцність. Вибір матеріалу конструкції для сонячних панелей залежить від проєкту, навантажень, способу монтажу та антикорозійного захисту.

Як розрахувати кількість комплектуючих для сонячних панелей

Розрахунок комплектуючих для СЕС починають із кількості та габаритів фотомодулів. Далі визначають їх вертикальне або горизонтальне розташування, кількість рядів, довжину профілів та точки фіксації конструкції.

Кількість кінцевих і міжпанельних притисків залежить від схеми рядів, а кількість кронштейнів — від конструкції та розрахункових навантажень. Тому універсальної норми комплектуючих «на одну панель» немає.

Як вибрати комплектуючі для монтажу сонячних панелей

Щоб правильно вибрати комплектуючі для сонячних панелей, спочатку визначають тип монтажу та основу: скатний або плоский дах, металочерепиця, профнастил, черепиця чи наземна конструкція. Після цього враховують кількість, розміри та схему розташування фотомодулів.

Далі підбирають профілі, кронштейни, кінцеві й міжпанельні притиски, кріпильні елементи. Для електричної частини розраховують PV-кабель, конектори, за потреби розгалужувачі, заземлення та DC-захист. Саме комплексний підхід дозволяє сформувати правильний комплект для монтажу СЕС.

Типові помилки при виборі комплектуючих для СЕС

До поширених помилок належать невідповідність кінцевих притисків товщині рами панелі, недостатня кількість точок фіксації, використання невідповідного кріплення для конкретної покрівлі та неправильне з’єднання профілів.

В електричній частині проблемою може стати неправильно підібраний PV-кабель, несумісні або неправильно обтиснуті конектори, провисання кабелів, відсутність передбаченого заземлення та некоректно підібраний DC-захист. Тому комплектуючі для монтажу сонячних панелей потрібно розглядати як єдину систему.

Що потрібно для монтажу сонячних панелей — короткий чек-лист

Основний комплект для монтажу сонячних панелей можна перевірити за таким списком:

Підбирати комплектуючі для сонячних панелей потрібно під конкретну СЕС. Кількість фотомодулів — лише один із параметрів: для правильного монтажу також необхідно враховувати конструкцію даху, схему розміщення, навантаження, електричні характеристики панелей та параметри інвертора.
